Name: M8
Brand: binder
SKU: 79 3411 45 04

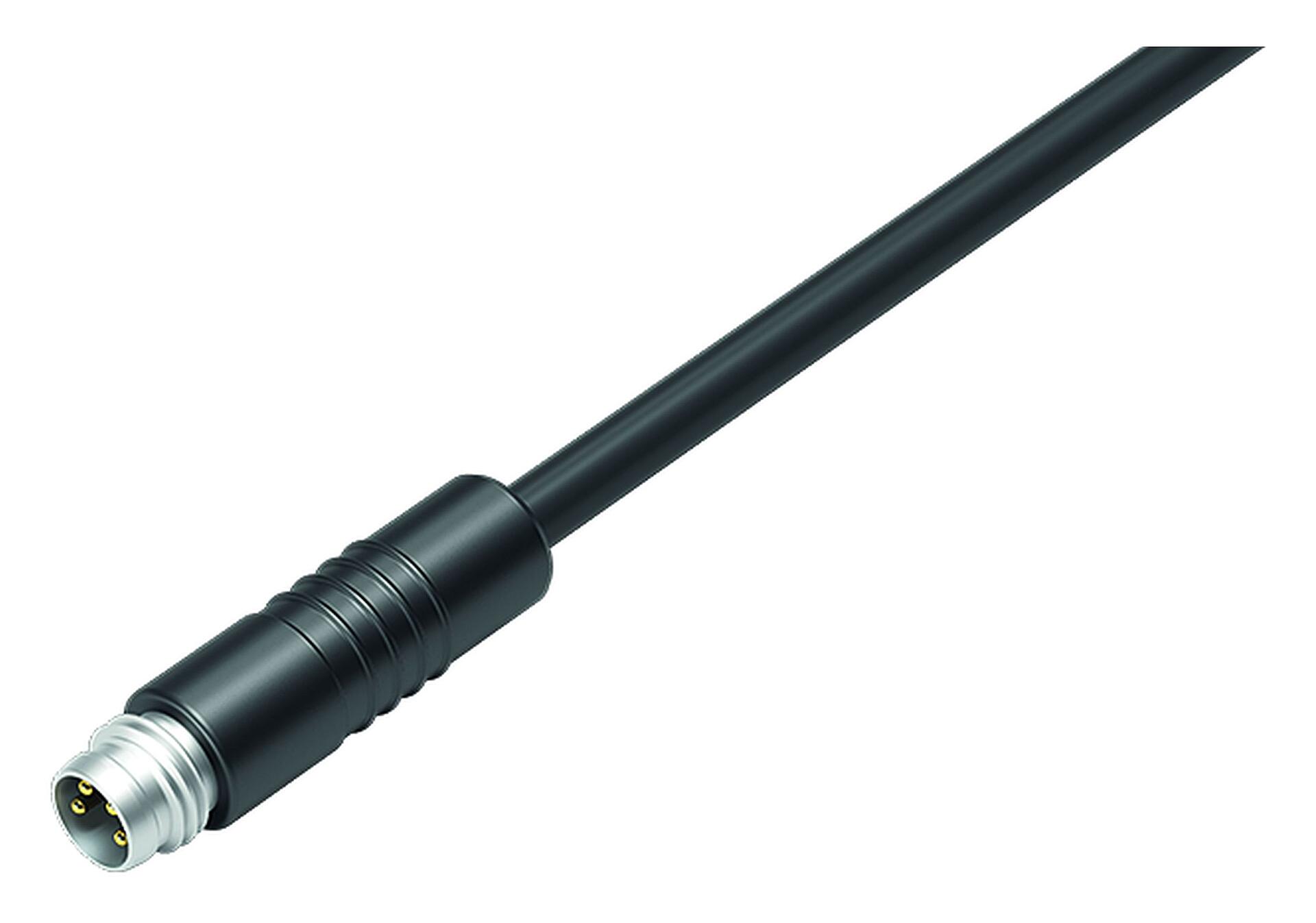

Abbildung 79 3411 45 04 - Kabelstecker, PVC, schwarz, 4 x 0,25 mm² — Abbildung

3D Ansicht 79 3411 45 04 - Kabelstecker, PVC, schwarz, 4 x 0,25 mm² — 3D Ansicht

Artikelnummer	79 3411 45 04
Steckverbinder-Bauform	Kabelstecker
Gewicht (gr)	0.00
Zolltarifnummer	85444290
Ursprungsland	DE

mehrweniger

REACH SVHC	CAS 7439-92-1 (Lead)
SCIP Nummer	0d04855d-9a9e-4b94-aee3-dbddcb516e39

mehrweniger

ETIM 9.0	EC002638

mehrweniger

Leitungsaufbau
Kabeldurchmesser	4,5 mm
Querschnitt	4 x 0,25 mm²
Mantelmaterial	PVC
Isolation Litze	PVC
Litzenaufbau	32 x 0,10 mm
Kabelfarbe	schwarz
Elektrische Eigenschaften
Leiterwiderstand	79.9 Ω/Km (20°C)
Mechanische Eigenschaften
Biegeradius Kabel fest	≥ 5 x Ø
Biegeradius Kabel bewegt	≥ 10 x Ø
Biegezyklen	> 5 Mio.
Thermische Eigenschaften
Temperaturbereich Kabel bewegt von / bis	-5 °C / 70 °C
Temperaturbereich Kabel fest von / bis	-25 °C / 70 °C
Sonstige Eigenschaften
Halogenfrei	nein

Fehler auf dieser Seite melden

Sicherheitshinweise / Montagehinweise

Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Zum Schutz gegen unbeabsichtigtes Öffnen des Steckverbinders, ist bei einem Einsatz in Stromkreisen mit berührungsgefährlichen Spannungen das Gewinde zwischen dem Gehäuse und dem Steckverbinderkopf mit einem geeigneten Cyanacrylatkleber zu sichern. Dies gilt nicht für Steckverbinder, die in SELV und PELV Stromkreisen nach IEC 61140 (EN 61140, VDE 0140-1) eingesetzt werden.
Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
Der Steckverbinder ist nicht für Netzspannungen geeignet. Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 40 cNm) angezogen.

Downloads

alle (PDF)

Datenblatt

Datenblatt 79 3411 45 04
