Name: M8
Brand: binder
SKU: 79 3411 45 04

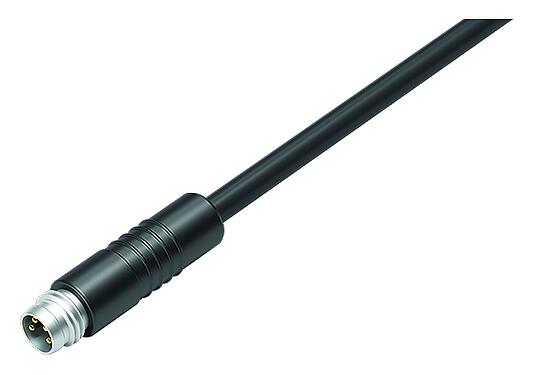

Ilustração 79 3411 45 04 - Plugue de cabo, PVC, preto, 4 x 0,25 mm² — Ilustração

Vista 3D 79 3411 45 04 - Plugue de cabo, PVC, preto, 4 x 0,25 mm² — Vista 3D

Número de pedido	79 3411 45 04
Design do Conector	Plugue de cabo
Peso (gr)	0.00
Número de tarifa alfandegária	85444290
País de origem	DE

maismenos

REACH SVHC	CAS 7439-92-1 (Lead)
Número SCIP	0d04855d-9a9e-4b94-aee3-dbddcb516e39

maismenos

ETIM 9.0	EC002638

maismenos

Estrutura de cabo
Diâmetro do cabo	4,5 mm
Seção transversal	4 x 0,25 mm²
concha de material	PVC
Isolamento de fio único	PVC
Estrutura de cabo único	32 x 0,10 mm
Cor do fio	preto
Propriedades elétricas
Resistência do condutor	79.9 Ω/Km (20°C)
Propriedades mecânicas
Cabo de raio de curvatura fixo	≥ 5 x Ø
Raio de curvatura do cabo móvel	≥ 10 x Ø
Ciclos de dobra	> 5 milhões
Propriedades térmicas
Cabo de faixa de temperatura se movendo de / para	-5 °C / 70 °C
Cabo de faixa de temperatura fixa de / para	-25 °C / 70 °C
Outras características
Halogênio livre	não

Reportar erro nesta página

Avisos de segurança

O conector não deve ser plugado ou desconectado sob carga. O não cumprimento e o uso impróprio podem resultar em danos pessoais.
Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
Para proteger contra abertura não intencional do conector, a rosca entre a carcaça e o cabeçote do conector deve ser fixada com um adesivo adequado de cianoacrilato quando usado em circuitos com tensões perigosas ao toque. Isto não se aplica aos conectores utilizados nos circuitos SELV e PELV de acordo com a norma IEC 61140 (EN 61140, VDE 0140-1).
Conectores que são usados em circuitos com tensões perigosas ao toque só podem ser instalados e usados por, ou sob a supervisão de, pessoas com treinamento em engenharia elétrica, levando em conta os regulamentos e normas aplicáveis.
O usuário deve tomar as devidas precauções de segurança para garantir que o conector não possa ser desligado acidentalmente.
Os conectores com proteção IP67 e IP68 não são adequados para uso sob água. Quando utilizados ao ar livre, os conectores devem ser protegidos separadamente contra a corrosão. Para maiores informações sobre as classes de proteção IP, consulte o centro de download "Informações Técnicas".
O conector não é adequado para tensões de rede. Favor observar o grau de poluição e a categoria de sobretensão. Para maiores informações, consulte o centro de download "Informações Técnicas".
Para travar o conector do cabo com o conector do dispositivo, o anel roscado é apertado "à mão" (aproximadamente 40 cNm).
