Power Steckverbinder
Produkte filtern
Steckverbinderart
Über die Steckverbinderart können unsere Produkte für den Einbau in ein Gerätegehäuse von Kabelteilen abgegrenzt werden. Die Steckverbinderart beschreibt den Unterschied zwischen Steckverbindern, welche an Gehäusen montiert werden und Steckverbindern, welche an Kabeln angebracht werden.
Bauart
Ein Steckverbinder besteht aus dem männlichen (Stift) und dem weiblichen Teil (Dose). Je nach Bauform sind der männliche oder weibliche Teil fest installiert oder befinden sich am Ende einer Leitung.
Polzahl
Die Polzahl beschreibt die Anzahl der Kontakte eines Steckverbinders.
Ausführung
Durch die Wahl der Ausführung können bestimmte technische Spezifikationen, wie beispielsweise Kabelabgang oder die Bauform definiert werden.
Verriegelung
Die Verriegelung beschreibt, wie Stecker und Buchse miteinander verbunden werden.
Bemessungsspannung
Die Bemessungsspannung ist die elektrische Spannung, die dem Steckverbinder zugeordnet ist.
Bemessungsstrom
Der Bemessungsstrom ist die elektrische Stromstärke, die dem Steckverbinder zugeordnet ist.
Schutzart
Die Schutzarten nach IEC60529 finden in verschiedenen Artikeln Anwendung und geben Aufschluss über den Schutz gegen das Eindringen von Wasser und festen Stoffen wie zum Beispiel Staub.
EMV
Elektromagnetische Verträglichkeit (EMV) bedeutet, dass ein Steckverbinder geschirmt oder schirmbar ist. Dies ist notwendig, wenn die im Steckverbinder geführten Signale oder Daten sowie auch fremde Geräte nicht durch elektromagnetische Effekte gestört werden dürfen.
Material Gehäuse
Steckverbinder bestehen je nach Anwendungsbereich oder Anforderung aus unterschiedlichen Materialien. Wir bieten Metall und Kunststoffgehäuse für unsere Artikel als Gehäusematerial an.
Anschlussart
Die Anschlussart definiert, wie Kabel, Litzen oder Leiterplatten an den Steckverbinder angebracht werden können.
Zulassung
Unsere Artikel verfügen über diverse Zulassungen die hier vorausgewählt werden können.

RD30 Leistungssteckverbinder IP67

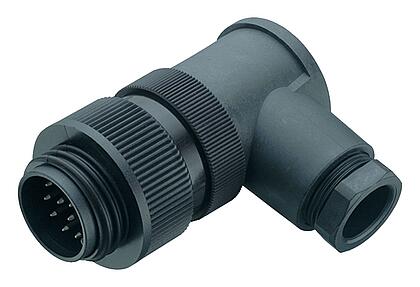

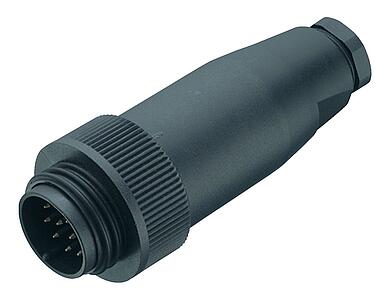

RD30-Power-Steckverbinder der Serie 694 mit Schraubklemm- und Lötanschluss sind als gerade und abgewinkelte Kabelsteckverbinder sowie 44,45 x 44,5mm Vierkant-Flanschausführungen erhältlich. Die Steckverbinder gibt es mit 5 (4+PE), 13 (12+PE) und 24 Kontakten mit einem Bemessungsstrom von 3 A (125 V), 6 A (250 V) und 20 A (400 V), je nach Anzahl Kontakten. Sie entsprechen Schutzart IP65 mit einem Betriebstemperaturbereich von -40 °C bis +100 °C. Anschlussquerschnitte von AWG 14 bis AWG 24 sind möglich. Viele Steckverbinder sind VDE- und SEV-zugelassen.
