M25 Power Steckverbinder IP40

Serie als PDF (399 KB)

Steckverbinder der Serie 691 sind sowohl als Kabel- als auch als Flanschausführung erhältlich und haben eine M25-Schraubverriegelung und einen Lötanschluss. Sie entsprechen Schutzart IP40 mit einem Betriebstemperaturbereich von -40 °C bis +85 °C. Diese Steckverbinder werden mit 3 bis 12 Kontakten mit einem Bemessungsstrom von 5 A (125 V) und 10 A (250 V) je nach Anzahl angeboten. Der Durchmesser Kabelstecker/Kabeldose beträgt 28 mm, die Flanschausführung hat einen Durchmesser von 42,5 mm. Beide sind schirmbar.

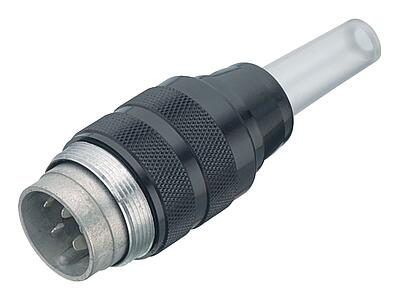

Power Steckverbinder--Kabelstecker_691_1_00
09 0033 00 03
M25 Kabelstecker, Polzahl: 3, 5,0-8,0 mm, schirmbar, löten, IP40
M25, Serie 691, Power Steckverbinder
Details
Power Steckverbinder--Kabelstecker_691_1_00
09 0037 00 05
M25 Kabelstecker, Polzahl: 5, 5,0-8,0 mm, schirmbar, löten, IP40
M25, Serie 691, Power Steckverbinder
Details
Power Steckverbinder--Kabelstecker_691_1_00
09 0041 00 07
M25 Kabelstecker, Polzahl: 7, 5,0-8,0 mm, schirmbar, löten, IP40
M25, Serie 691, Power Steckverbinder
Details
Power Steckverbinder--Kabelstecker_691_1_00
09 0445 00 12
M25 Kabelstecker, Polzahl: 12, 5,0-8,0 mm, schirmbar, löten, IP40
M25, Serie 691, Power Steckverbinder
Details

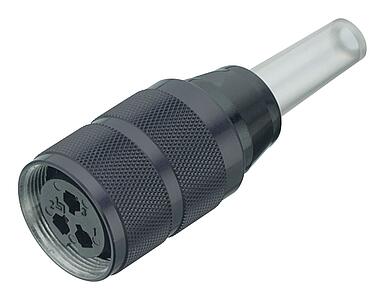

Power Steckverbinder--Kabeldose_691_2_00
09 0034 00 03
M25 Kabeldose, Polzahl: 3, 5,0-8,0 mm, schirmbar, löten, IP40
M25, Serie 691, Power Steckverbinder
Details
Power Steckverbinder--Kabeldose_691_2_00
09 0038 00 05
M25 Kabeldose, Polzahl: 5, 5,0-8,0 mm, schirmbar, löten, IP40
M25, Serie 691, Power Steckverbinder
Details
Power Steckverbinder--Kabeldose_691_2_00
09 0042 00 07
M25 Kabeldose, Polzahl: 7, 5,0-8,0 mm, schirmbar, löten, IP40
M25, Serie 691, Power Steckverbinder
Details
Power Steckverbinder--Kabeldose_691_2_00
09 0446 00 12
M25 Kabeldose, Polzahl: 12, 5,0-8,0 mm, schirmbar, löten, IP40
M25, Serie 691, Power Steckverbinder
Details
Power Steckverbinder--Flanschstecker_691_3_00
09 0035 00 03
M25 Flanschstecker, Polzahl: 3, schirmbar, löten, IP40
M25, Serie 691, Power Steckverbinder
Details
Power Steckverbinder--Flanschstecker_691_3_00
09 0039 00 05
M25 Flanschstecker, Polzahl: 5, schirmbar, löten, IP40
M25, Serie 691, Power Steckverbinder
Details
Power Steckverbinder--Flanschstecker_691_3_00
09 0043 00 07
M25 Flanschstecker, Polzahl: 7, schirmbar, löten, IP40
M25, Serie 691, Power Steckverbinder
Details
Power Steckverbinder--Flanschstecker_691_3_00
09 0447 00 12
M25 Flanschstecker, Polzahl: 12, schirmbar, löten, IP40
M25, Serie 691, Power Steckverbinder
Details
