M9, Flanschdose, ungeschirmt, Polzahl: 7 | 09 0478 65 07

Menü

Menü

Artikelnummer / Suchbegriff

Produktanfrage

Wird geladen...

Produkte
Subminiatur Steckverbinder
M9 IP40
M9 Flanschdose, Polzahl: 7, ungeschirmt, THT, M9x0,5, Rückwandmontage

Abbildung M9 Flanschdose, Polzahl: 7, ungeschirmt, THT, M9x0,5, Rückwandmontage — Abbildung

3D Ansicht M9 Flanschdose, Polzahl: 7, ungeschirmt, THT, M9x0,5, Rückwandmontage — 3D Ansicht

Leiterplattenlayout M9 Flanschdose, Polzahl: 7, ungeschirmt, THT, M9x0,5, Rückwandmontage — Leiterplattenlayout

Anschluss & Maße

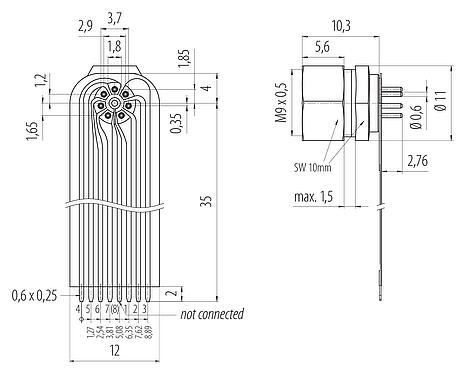

M9 Flanschdose, Polzahl: 7, ungeschirmt, THT, M9x0,5, Rückwandmontage — Anschluss & Maße

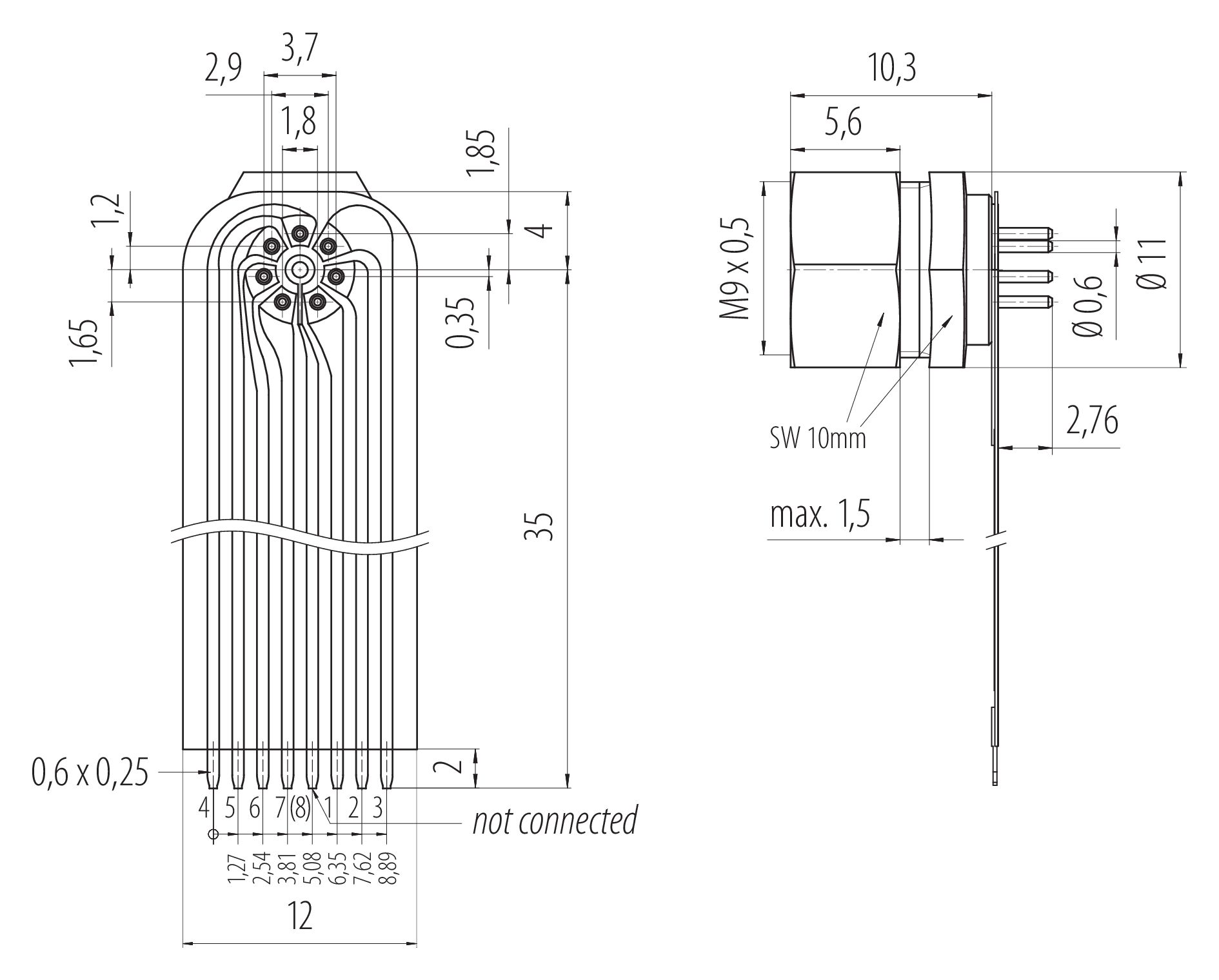

Maßzeichnung M9 Flanschdose, Polzahl: 7, ungeschirmt, THT, M9x0,5, Rückwandmontage — Maßzeichnung

Montageanleitung / Montageausschnitt M9 Flanschdose, Polzahl: 7, ungeschirmt, THT, M9x0,5, Rückwandmontage — Montageanleitung / Montageausschnitt

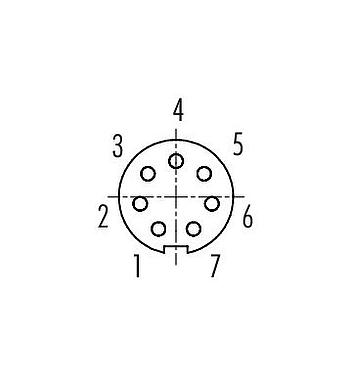

Polbild (Steckseite) M9 Flanschdose, Polzahl: 7, ungeschirmt, THT, M9x0,5, Rückwandmontage — Polbild (Steckseite)

Montageausrichtung M9 Flanschdose, Polzahl: 7, ungeschirmt, THT, M9x0,5, Rückwandmontage — Montageausrichtung

Artikelnummer	09 0478 65 07
Steckverbinder-Bauform	Flanschdose
Ausführung	Steckverbinder Buchse gerade
Anschlussart	THT
Gewicht (gr)	3.31
Zolltarifnummer	85369010
Ursprungsland	DE

Bemessungsspannung	125 V
Bemessungs-Stoßspannung	1500 V
Bemessungsstrom	1,0 A
Isolationswiderstand	≥ 10⁸ Ω
Isolierstoffgruppe	III
EMV-Tauglichkeit	ungeschirmt

REACH SVHC	CAS 7439-92-1 (Lead)
SCIP Nummer	78f1927c-1c34-419e-8eb1-e7e36e013245

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Fehler auf dieser Seite melden

Sicherheitshinweise / Montagehinweise

Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.

Downloads

Datenblatt 09 0478 65 07

CAD-Daten

Gewünsches Format auswählen
