Artikelnummer: 99 3369 600 04

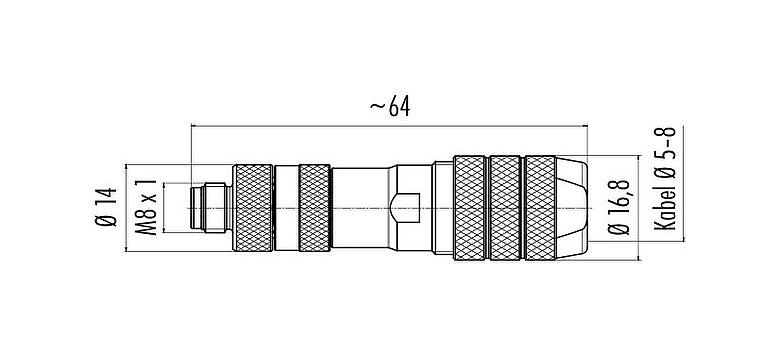

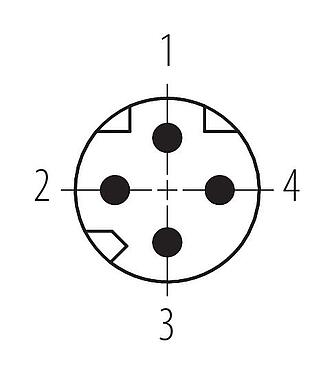

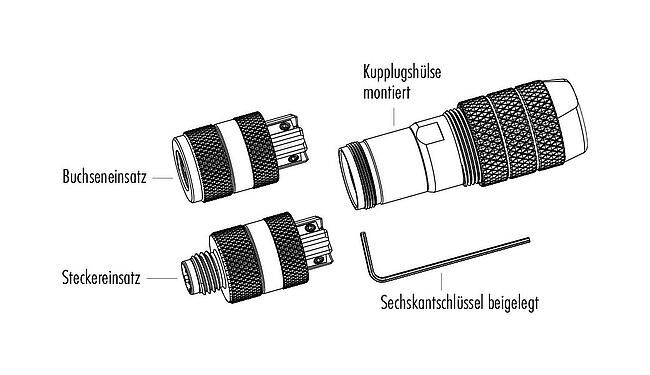

M8 Kabelstecker, Polzahl: 4, 5,0-8,0 mm, schirmbar, schraubklemm, IP67
M8-D, Serie 818, Automatisierungstechnik - Datenübertragung
Allgemeine Kennwerte
mehrwenigerArtikelnummer | 99 3369 600 04 |
Steckverbinder-Bauform | Kabelstecker |
Bauartnorm | DIN EN 61076-2-114 |
Ausführung | Steckverbinder Stift gerade |
Steckverbinder Verriegelung | M8x1 |
Anschlussart | schraubklemm |
Schutzart | IP67 |
Anschlussquerschnitt | 0,14-0,50 mm² |
Kabeldurchlass | 5,0-8,0 mm |
Grenztemperatur von / bis | -25 °C / 85 °C |
Mechanische Lebensdauer | > 100 Steckzyklen |
Gewicht (gr) | 34.45 |
Zolltarifnummer | 85444290 |
Ursprungsland | DE |
Elektrische Kennwerte
mehrwenigerBemessungsspannung | 63 V DC |
Bemessungs-Stoßspannung | 1500 V |
Bemessungsstrom | 4,0 A |
Isolationswiderstand | > 108 Ω |
Verschmutzungsgrad | 3 |
Überspannungskategorie | II |
Isolierstoffgruppe | II |
EMV-Tauglichkeit | schirmbar |
Schirmanbindung | Irisfeder |
Werkstoffe
mehrwenigerMaterial Gehäuse | CuZn (Messing vernickelt) |
Material Kontaktkörper | PA schwarz |
Material Kontakt | CuZn (Messing) |
Kontaktoberfläche | Au (Gold) |
Material Verriegelung | CuZn (Messing) |
REACH SVHC |
CAS 7439-92-1 (Lead) |
SCIP Nummer | d39684a9-073d-4e37-9636-4f895e983dac |
Klassifikationen
mehrwenigereCl@ss 11.1 | 27-44-01-02 |
ETIM 9.0 | EC002635 |

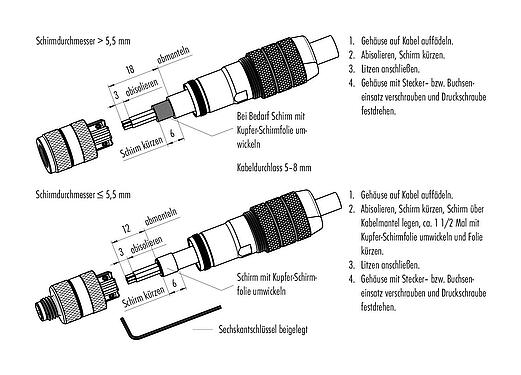

Sicherheitshinweise / Montagehinweise
- Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
- Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
- Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 40 cNm) angezogen.
