Artikelnummer: 86 7047 0000 00009

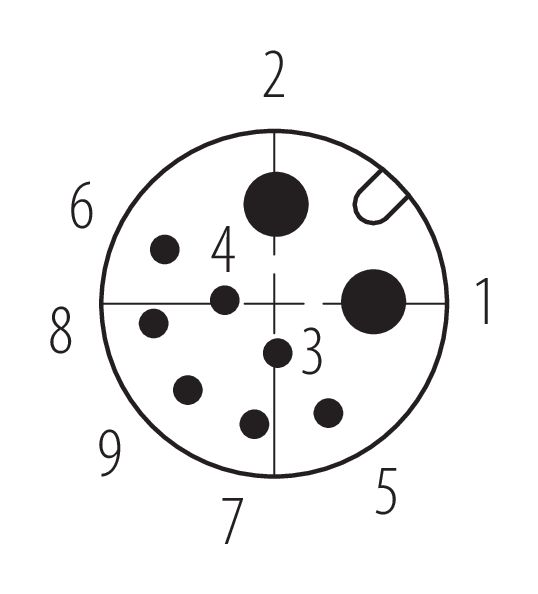

Einbaustecker, Polzahl: 2+7, Kontakt 1+2 THR / Kontakt 3-9 SMT, IP67 gesteckt und verriegelt
M12-Hybrid, Serie 767, Automatisierungstechnik - Datenübertragung
Allgemeine Kennwerte
mehrwenigerArtikelnummer | 86 7047 0000 00009 |
Steckverbinder-Bauform | Einbaustecker |
Ausführung | Steckverbinder Stift gerade |
Steckverbinder Verriegelung | schrauben |

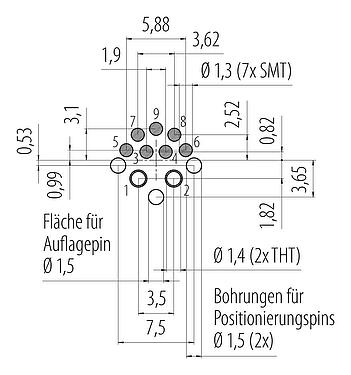

Anschlussart | Kontakt 1+2 THR / Kontakt 3-9 SMT |
Schutzart | IP67 gesteckt und verriegelt |
Grenztemperatur von / bis | -25 °C / 85 °C |
Mechanische Lebensdauer | > 100 Steckzyklen |
Gewicht (gr) | 1.75 |
Zolltarifnummer | 85369010 |
Ursprungsland | DE |
Elektrische Kennwerte
mehrwenigerBemessungsspannung | Power: 63 V, Signal: 12.5 V |
Bemessungs-Stoßspannung | Power: 800 V, Signal: 500 V |
Bemessungsstrom | 12 A Power / 0,5 A Signal |
Verschmutzungsgrad | 2 |
Überspannungskategorie | II |
Isolierstoffgruppe | I |
Werkstoffe
mehrwenigerMaterial Gehäuse | PUR |
Material Kontaktkörper | PA |
Material Kontakt | CuZn (Messing) |
Kontaktoberfläche | Au (Gold) |
REACH SVHC |
CAS 7439-92-1 (Lead) |
SCIP Nummer | e000918b-be91-4246-a1a2-e0dcdf3e5cb4 |
Klassifikationen
mehrwenigereCl@ss 11.1 | 27-44-01-09 |
ETIM 9.0 | EC003569 |
Sicherheitshinweise / Montagehinweise
- Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
- Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
