Artikelnummer: 09 5251 00 04

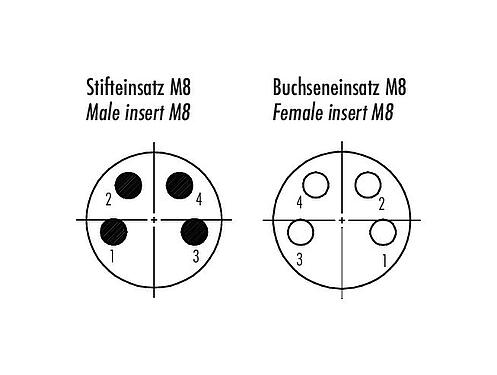

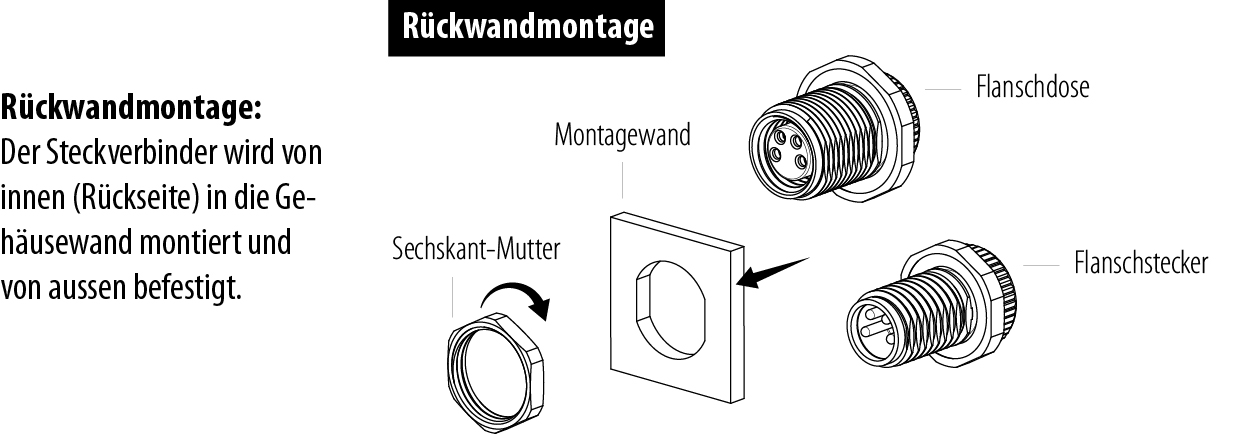

M8 Schaltschrankdurchführung, Polzahl: 4, geschirmt, steckbar, IP67, M8x1,0, Rückwandmontage
Serie 765, Automatisierungstechnik - Sensorik und Aktorik
3D Ansicht(Klicken zum Aktivieren)
Allgemeine Kennwerte
mehrweniger| Artikelnummer | 09 5251 00 04 |
| Steckverbinder-Bauform | Schaltschrankdurchführung |
| Bauartnorm |
DIN EN 61076-2-104 DIN EN 61076-2-106 |
| Kodierung | A-kodiert |
| Ausführung | Schaltschrankdurchführungen |
| Steckverbinder Verriegelung | schrauben |
| Anschlussart | steckbar |
| Schutzart | IP67 |
| Temperaturbereich von / bis | -25 °C / 85 °C |
| Mechanische Lebensdauer | > 100 Steckzyklen |
| Gewicht (gr) | 35.31 |
| Zolltarifnummer | 85369010 |
| Ursprungsland | DE |
Elektrische Kennwerte
mehrweniger| Bemessungsspannung | 60 V |
| Bemessungs-Stoßspannung | 1500 V |
| Bemessungsstrom | 4,0 A |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | II |
| Isolierstoffgruppe | II |
| EMV-Tauglichkeit | geschirmt |
| Schirmanbindung | Schirm auf Gehäuse |
Werkstoffe
mehrweniger| Material Kontaktkörper | PA |
| Material Kontakt | CuZn (Messing) / CuSn (Bronze) |
| Kontaktoberfläche | Au (Gold) |
| Material Verriegelung | Zinkdruckguss vernickelt |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP Nummer | 3b842788-3011-4fdb-af72-80f484ab9cd6 |
Klassifikationen
mehrweniger| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
CE-Konformitätserklärungen
mehrweniger| RoHS-Richtlinie | EN IEC 63000:2018 |
