Artikelnummer: 09 5244 10 08

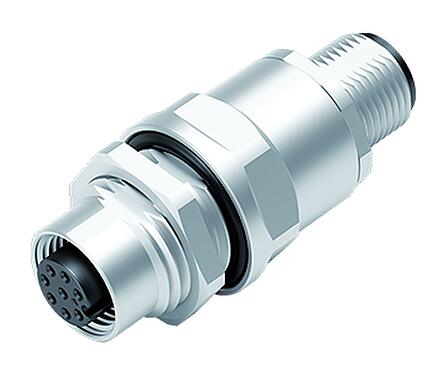

M12 Schaltschrankdurchführung, Polzahl: 8, geschirmt, steckbar, IP67, UL 2238, M12x1,0, Rückwandmontage
Automatisierungstechnik - Sensorik und Aktorik
3D Ansicht(Klicken zum Aktivieren)
Allgemeine Kennwerte
mehrweniger| Artikelnummer | 09 5244 10 08 |
| Steckverbinder-Bauform | Schaltschrankdurchführung |
| Bauartnorm |
DIN EN 61076-2-101 DIN EN 61076-2-106 |
| Kodierung | A-kodiert |
| Ausführung | Schaltschrankdurchführungen |
| Steckverbinder Verriegelung | schrauben |
| Anschlussart | steckbar |
| Schutzart | IP67 |
| Temperaturbereich von / bis | -40 °C / 85 °C |
| Mechanische Lebensdauer | > 100 Steckzyklen |
| Gewicht (gr) | 39.68 |
| Zolltarifnummer | 85369010 |
| Ursprungsland | DE |
Elektrische Kennwerte
mehrweniger| Bemessungsspannung | 30 V |
| Bemessungs-Stoßspannung | 800 V |
| Bemessungsstrom | 2 A (4 A UL) |
| Isolationswiderstand | > 108 Ω |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | II |
| Isolierstoffgruppe | II |
| EMV-Tauglichkeit | geschirmt |
| Spannung | 650 V DC |
Werkstoffe
mehrweniger| Material Gehäuse | CuZn (Messing vernickelt) |
| Material Kontaktkörper | PA schwarz |
| Material Kontakt | CuZn (Messing) |
| Kontaktoberfläche | Au (Gold) |
| Material Verriegelung | CuZn (Messing) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP Nummer | 0d58aa72-aa28-486b-aa8f-2e67591e7394 |
Zulassungen / Approbationen
mehrweniger| Zulassungen | UL 2238 |
Klassifikationen
mehrweniger| ETIM 9.0 | EC003569 |
CE-Konformitätserklärungen
mehrweniger| Niederspannungsrichtlinie | EN 60204-1:2018 | EN IEC 63000:2018 | EN 60529:1991 |
| RoHS-Richtlinie | EN IEC 63000:2018 |
