Artikelnummer: 77 3405 0000 50012-0200

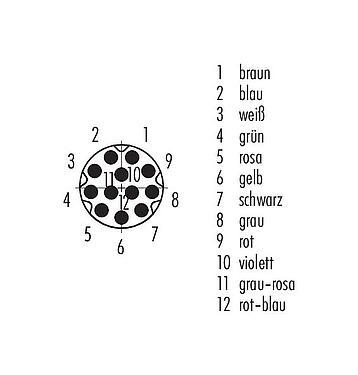

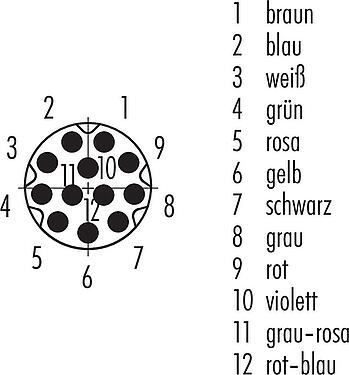

M8 Kabelstecker, Polzahl: 12, ungeschirmt, am Kabel angespritzt, IP67, UL, PUR, schwarz, 12 x 0,09 mm², 2 m
M8, Serie 718, Automatisierungstechnik - Sensorik und Aktorik
3D Ansicht(Klicken zum Aktivieren)
Allgemeine Kennwerte
mehrweniger| Artikelnummer |
77 3405 0000 50012-0200
Alternative Artikelnummer: 79 3805 52 12
|
| Hinweis |
Bitte beachten Sie, dass es aufgrund der Umstellung von der alten auf die neue Bestellnummer zu Abweichungen in den technischen Spezifikationen kommen kann. Für detaillierte Fragen zum Produkt verwenden Sie bitte das "Kontakt zum Customer Service"-Modul, rechts auf dieser Webseite.
mehr |
| Steckverbinder-Bauform | Kabelstecker |
| Bauartnorm | DIN EN 61076-2-104 |
| Kabellänge | 2 m (Standard 2 m und 5 m. Weitere Längen sind auf Anfrage möglich.) |
| Ausführung | Steckverbinder Stift gerade |
| Steckverbinder Verriegelung | schrauben |
| Anschlussart | am Kabel angespritzt |
| Schutzart | IP67 |
| Anschlussquerschnitt | 0,09 mm² / AWG 28 |
| Grenztemperatur von / bis | -25 °C / 85 °C |
| Mechanische Lebensdauer | > 100 Steckzyklen |
| Gewicht (gr) | 66.00 |
| Zolltarifnummer | 85444290 |
| Ursprungsland | DE |
Elektrische Kennwerte
mehrweniger| Bemessungsspannung | 30 V |
| Bemessungs-Stoßspannung | 500 V |
| Bemessungsstrom | 1,0 A |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II |
| Isolierstoffgruppe | I |
| EMV-Tauglichkeit | ungeschirmt |
Werkstoffe
mehrweniger| Material Gehäuse | PUR |
| Material Kontaktkörper | PUR |
| Material Kontakt | CuZn (Messing) |
| Kontaktoberfläche | Au (Gold) |
| Material Verriegelung | Zinkdruckguss vernickelt |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP Nummer | c86963c6-e9ec-44e4-b2bb-a32b9b2be632 |
Zulassungen / Approbationen
mehrweniger| Zulassungen | UL |
Klassifikationen
mehrweniger| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
CE-Konformitätserklärungen
mehrweniger| RoHS-Richtlinie | 2011/65/EU (EN 50581:2012) |
Kabeldaten
mehrweniger| Leitungsaufbau | |
| Kabeldurchmesser | 4,8 mm |
| Querschnitt | 12 x 0,09 mm² |
| Mantelmaterial | PUR |
| Isolation Litze | PP |
| Litzenaufbau | 19 x 0,078 mm |
| Kabelfarbe | schwarz |
| Elektrische Eigenschaften | |
| Leiterwiderstand | 239 Ω/Km (20°C) |
| Mechanische Eigenschaften | |
| Biegeradius Kabel fest | ≥ 5 x Ø |
| Biegeradius Kabel bewegt | ≥ 10 x Ø |
| Biegezyklen | 2 Mio. |
| Zulässige Beschleunigung | 5 m/s² |
| Verfahrweg horizontal | 5 m |
| Verfahrweg vertikal | 2 m |
| Verfahrgeschwindigkeit | ≤ 200 m/min (5 m horizontale Strecke) |
| Thermische Eigenschaften | |
| Temperaturbereich Kabel bewegt von / bis | -25 °C / 90 °C |
| Temperaturbereich Kabel fest von / bis | -40 °C / 90 °C |
| Sonstige Eigenschaften | |
| Halogenfrei | ja |
Sicherheitshinweise / Montagehinweise
- Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
- Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
- Zum Schutz gegen unbeabsichtigtes Öffnen des Steckverbinders, ist bei einem Einsatz in Stromkreisen mit berührungsgefährlichen Spannungen das Gewinde zwischen dem Gehäuse und dem Steckverbinderkopf mit einem geeigneten Cyanacrylatkleber zu sichern. Dies gilt nicht für Steckverbinder, die in SELV und PELV Stromkreisen nach IEC 61140 (EN 61140, VDE 0140-1) eingesetzt werden.
- Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
- Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
- Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
- Der Steckverbinder ist nicht für Netzspannungen geeignet. Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
- Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 40 cNm) angezogen.
