Artikelnummer: 09 5291 10 05

M12 Schaltschrankdurchführung, Polzahl: 4+FE, geschirmt, steckbar, IP67, UL, M12x1,0

M12-L, Serie 823, Automatisierungstechnik - Spannungs- und Leistungsversorgung
Produktvergleich
Downloads
Allgemeine Kennwerte
mehrweniger
Artikelnummer 09 5291 10 05
Steckverbinder-Bauform Schaltschrankdurchführung
Bauartnorm DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10
Steckverbinder Verriegelung schrauben
Anschlussart steckbar
Schutzart IP67
Grenztemperatur von / bis -40 °C / 85 °C
Mechanische Lebensdauer > 100 Steckzyklen
Gewicht (gr) 39.99
Zolltarifnummer 85369010
Ursprungsland DE
Bemessungsspannung 63 V
Bemessungs-Stoßspannung 1500 V

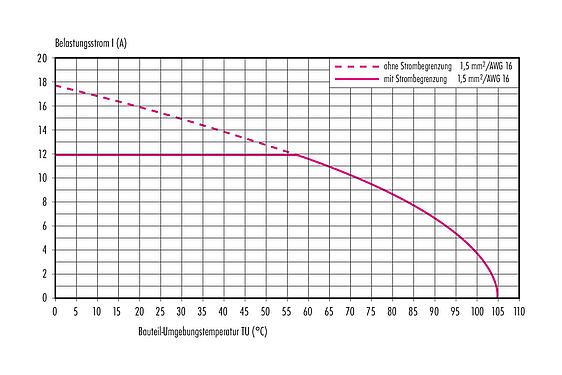

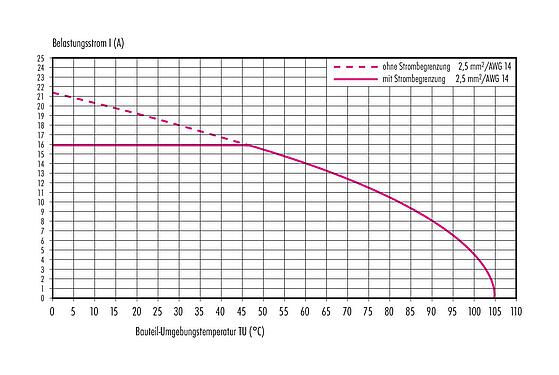

Bemessungsstrom 16,0 A
Verschmutzungsgrad 3
Überspannungskategorie II
Isolierstoffgruppe II
EMV-Tauglichkeit geschirmt
Material Gehäuse CuZn (Messing vernickelt)
Material Kontaktkörper PA grau
Material Kontakt CuZn (Messing)
Kontaktoberfläche Au (Gold)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP Nummer 88143c21-47e1-453e-9405-70fc78e0b030
ETIM 9.0 EC003569
Niederspannungsrichtlinie 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
RoHS-Richtlinie 2011/65/EU (EN 50581:2012)
Sicherheitshinweise / Montagehinweise
  1. Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
  2. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
  3. Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
  4. Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
  5. Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
  6. Der Steckverbinder ist nicht für Netzspannungen geeignet. Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
  7. Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 60 cNm) angezogen.
