주문 번호: 09 5244 10 08

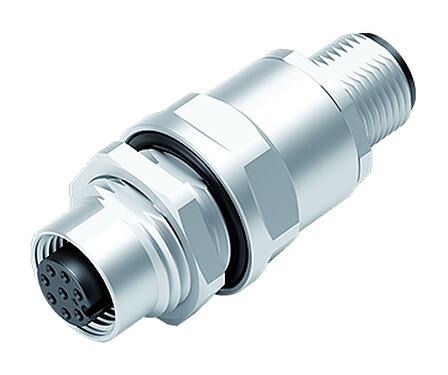

M12 제어 캐비닛 부싱, 콘택트 렌즈: 8, 쉴드, 플러그형, IP67, UL 2238, M12x1.0, 후면 월 마운팅
자동화 기술-센서 및 액추에이터
일반적인 특징
더보기미만| 주문 번호 | 09 5244 10 08 |
| 커넥터 디자인 | 제어 캐비닛 부싱 |
| 유형 표준 |
DIN EN 61076-2-101 DIN EN 61076-2-106 |
| 코딩 | A- 코딩 |
| 버전 | 제어 캐비닛 부싱 |
| 커넥터 잠금 시스템 | 나사 |
| 종료 | 플러그형 |
| 보호 수준 | IP67 |
| 온도 범위에서 /까지 | -40 °C / 85 °C |
| 기계적 작동 | > 100 체결횟수 |
| 무게 (gr) | 39.68 |
| 관세 번호 | 85369010 |
| 원산지 | DE |
전기적 매개 변수
더보기미만| 정격 전압 | 30V |
| 정격 임펄스 전압 | 800V |
| 정격 전류 (40 ° C) | 2 A (4 A UL) |
| 절연 저항 | > 108 Ω |
| 오염도 | 3 |
| 과전압 범주 | II |
| 재료 그룹 | II |
| EMC 준수 | 쉴드 |
| 전압 | 650 V DC |
재료
더보기미만| 하우징 재질 | CuZn (니켈 도금 황동) |
| 접촉 체 재질 | PA 검정 |
| 접점 재질 | CuZn (황동) |
| 접촉 도금 | Au (골드) |
| 잠금 재료 | CuZn (황동) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| PFAS 존재 | 0d58aa72-aa28-486b-aa8f-2e67591e7394 |
승인 / 승인
더보기미만| 승인 | UL 2238 |
분류
더보기미만| ETIM 9.0 | EC003569 |
적합성 선언
더보기미만| 저전압 지침 | EN 60204-1:2018 | EN IEC 63000:2018 | EN 60529:1991 |
| RoHS 지침 | EN IEC 63000:2018 |
