M12, 제어 캐비닛 부싱, IP67, 쉴드, 콘택트 렌즈: 4 | 09 5240 10 04

메뉴

메뉴

제품
자동화 기술-센서 및 액추에이터
어댑터 및 제어 캐비닛 피드스루
M12 제어 캐비닛 부싱, 콘택트 렌즈: 4, 쉴드, 플러그형, IP67, UL 2238, M12x1.0, 후면 월 마운팅

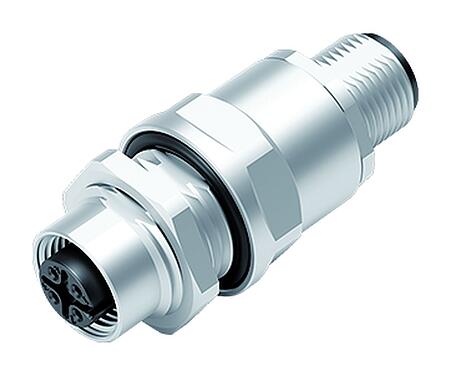

일러스트 M12 제어 캐비닛 부싱, 콘택트 렌즈: 4, 쉴드, 플러그형, IP67, UL 2238, M12x1.0, 후면 월 마운팅 — 일러스트

3D보기 M12 제어 캐비닛 부싱, 콘택트 렌즈: 4, 쉴드, 플러그형, IP67, UL 2238, M12x1.0, 후면 월 마운팅 — 3D보기

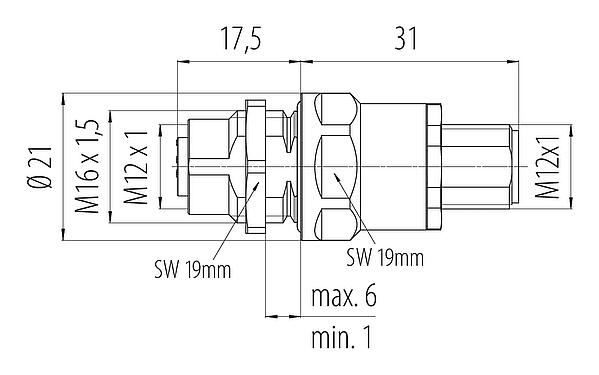

스케일 드로잉 M12 제어 캐비닛 부싱, 콘택트 렌즈: 4, 쉴드, 플러그형, IP67, UL 2238, M12x1.0, 후면 월 마운팅 — 스케일 드로잉

조립 샘플 M12 제어 캐비닛 부싱, 콘택트 렌즈: 4, 쉴드, 플러그형, IP67, UL 2238, M12x1.0, 후면 월 마운팅 — 조립 샘플

접점 배치(접속측) M12 제어 캐비닛 부싱, 콘택트 렌즈: 4, 쉴드, 플러그형, IP67, UL 2238, M12x1.0, 후면 월 마운팅 — 접점 배치(접속측)

접점 배치(접속측) M12 제어 캐비닛 부싱, 콘택트 렌즈: 4, 쉴드, 플러그형, IP67, UL 2238, M12x1.0, 후면 월 마운팅 — 접점 배치(접속측)

더보기미만

주문 번호	09 5240 10 04
커넥터 디자인	제어 캐비닛 부싱
유형 표준	DIN EN 61076-2-101 DIN EN 61076-2-106
코딩	A- 코딩
버전	제어 캐비닛 부싱
커넥터 잠금 시스템	나사
종료	플러그형
보호 수준	IP67
온도 범위에서 /까지	-40 °C / 85 °C
기계적 작동	> 100 체결횟수
무게 (gr)	40.28
관세 번호	85369010
원산지	DE

더보기미만

정격 전압	250V
정격 임펄스 전압	2500V
정격 전류 (40 ° C)	4.0A
절연 저항	> 10⁸ Ω
오염도	3
과전압 범주	II
재료 그룹	II
EMC 준수	쉴드
전압	1400 V DC

더보기미만

하우징 재질	CuZn (니켈 도금 황동)
접촉 체 재질	PA 검정
접점 재질	CuZn (황동)
접촉 도금	Au (골드)
잠금 재료	CuZn (황동)
REACH SVHC	CAS 7439-92-1 (Lead)
PFAS 존재	2764c06b-ca36-4a2d-a261-628532c1b151

더보기미만

승인	UL 2238

더보기미만

ETIM 9.0	EC003569

더보기미만

저전압 지침	EN 60529:1991 \| EN 60204-1:2018
