Numer części: 99 3433 116 04

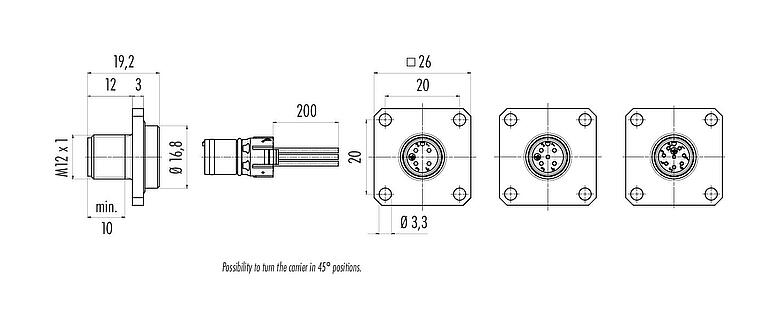

M12 Square male panel mount connector, Contacts: 4, unshielded, single wires, IP69k, IP68, IP67, UL 2238, M3 (4x), Front mounting, Square housing 26 mm, Positionable coding alignment
M12-A, series 763, Automation Technology - Sensors and Actuators
Cechy ogólne
więcejmniej| Numer części | 99 3433 116 04 |
| Konstrukcja złączy | Square male panel mount connector |
| Typ standardowy | DIN EN 61076-2-101 |
| Kodowanie | A-coded |
| Długość drutu | 0.2 m (Standard 0.2 m. Other lengths are available on request). |
| Wersja | Connector pin straight |
| System blokady złączy | screw |
| Obtrysk na kablu | single wires |
| Stopień ochrony | IP69k, IP68, IP67 |
| Przekrój przyłącza | 0.25 mm² / AWG 24 |
| Zakres temperatur od/do | -40 °C / 85 °C |
| Ilość cykli łączenia | > 100 Mating cycles |
| Waga (gr) | 24.78 |
| Numer taryfy celnej | 85369010 |
| Kraj pochodzenia | DE |
Parametry elektryczne
więcejmniej| Napięcie znamionowe | 250 V |
| Znamionowe napięcie udarowe | 2500 V |
| Prąd znamionowy | 4 A (3 A UL) |
| Stopień zanieczyszczenia | 3 |
| Kategoria przepięciowa | II |
| Grupa materiałowa | II |
| Zgodność z EMV | unshielded |
Materiał
więcejmniej| Materiał styków | CuZn (Brass nickel plated) |
| Materiał korpusu styków | PA black |
| Materiał styku | CuZn (brass) |
| Pokrycie styku | Au (gold) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Obecność PFAS | a0fdf92d-11e0-47d2-803f-42398ec24e5a |
Zezwolenia/zatwierdzenia
więcejmniej| Wstęp | UL 2238 |
Trade-Compliance
więcejmniej| Copper (9903.78.01) | 0.001764 kg |

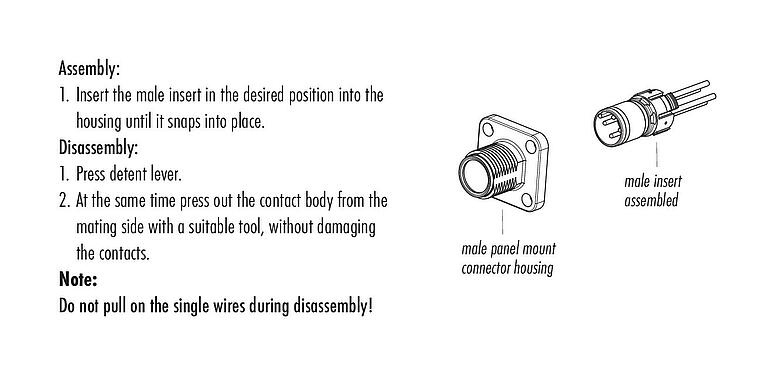

Uwagi dotyczące bezpieczeństwa
- Wtyczki nie wolno podłączać ani odłączać pod obciążeniem. Nieprzestrzeganie i niewłaściwe użytkowanie może spowodować obrażenia ciała.
- Złącza zostały stworzone do zastosowań w inżynierii instalacji, sterowaniu i budowie wyposażenia elektrycznego. Użytkownik jest odpowiedzialny za sprawdzenie, czy złącza mogą być używane również do innych zastosowań.
- Aby zabezpieczyć złącze przed niezamierzonym otwarciem, gwint pomiędzy obudową a głowicą złącza należy zabezpieczyć odpowiednim klejem cyjanoakrylowym w przypadku stosowania w obwodach o napięciu niebezpiecznym w dotyku. Nie dotyczy to złączy stosowanych w obwodach SELV i PELV zgodnie z IEC 61140 (EN 61140, VDE 0140-1).
- Złącza stosowane w obwodach o napięciach niebezpiecznych w dotyku mogą być instalowane i używane wyłącznie przez osoby z wykształceniem elektrotechnicznym lub pod ich nadzorem, z uwzględnieniem obowiązujących przepisów i norm.
- Użytkownik musi podjąć odpowiednie środki ostrożności, aby zapobiec przypadkowemu odłączeniu złącza.
- Złącza wtykowe o stopniu ochrony IP67 i IP68 nie nadają się do stosowania pod wodą. W przypadku stosowania na zewnątrz złącza wtykowe należy oddzielnie zabezpieczyć przed korozją. Więcej informacji na temat klas ochrony IP można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
- Należy zwrócić uwagę na stopień zanieczyszczenia i kategorię przepięciową. Więcej informacji można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
- Aby zblokować złącze kablowe w złączu urządzenia, gwintowany pierścień jest 'ręcznie' dokręcany (ok. 60 cNm).
- Specyfikacja stopnia ochrony ma zastosowanie pod warunkiem, że cztery otwory montażowe są wykonane jako otwory nieprzelotowe.
