Cikkszám: 86 0133 0000 00005

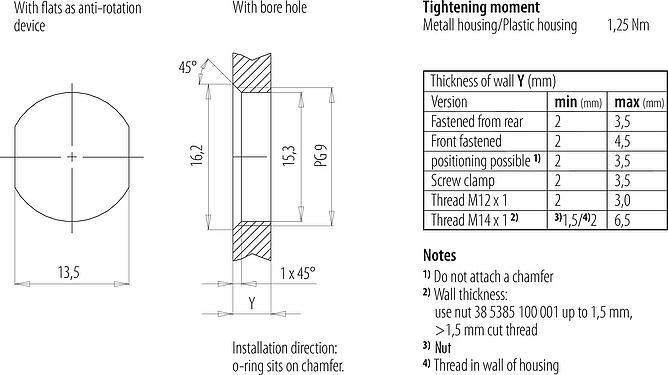

M12 Male panel mount connector, Contacts: 5, unshielded, THT, IP68, UL 2238, PG 9, Front mounting
M12-B, series 766, Automation Technology - Data Transmission
Általános jellemzők
továbbkevesebb| Alkatrész sz. |
86 0133 0000 00005
Régi termékszám: 09 4445 88 05
|
| Megjegyzés |
Please note that, due to the change from the old to the new order number, there may be deviations in the technical specifications. For questions about product details, please use the ‘Contact Customer Service’ form on the right.
tovább |
| Csatlakozó kialakítása | Male panel mount connector |
| Szabványos típus | DIN EN 61076-2-101 |
| Programmazione | B-coded |
| Verzió | Connector pin straight |
| Rögzítés módja | screw |
| Csatlakoztatás típusa | THT |
| Védelmi szint | IP68 |
| Hőmérséklet tartomány tól/ig | -40 °C / 85 °C |
| Mechanikus élettartam | > 100 Mating cycles |
| Tömeg (gr) | 8.88 |
| Vámtarifaszám | 85369010 |
| Származási ország | DE |
Elektromos paraméterek
továbbkevesebb| Névleges feszültség | 60 V |
| Névleges impulzusfeszültség | 1500 V |
| Névleges áramerősség | 4.0 A |
| Szigetelési ellenállás | > 108 Ω |
| Szennyezettségi fok | 3 |
| Túlfeszültség kategória | II |
| Anyagcsoport | II |
| EMV megfelelőség | unshielded |
Anyag
továbbkevesebb| A ház anyaga | Zinc die-cast nickel-plated |
| Az érintkező test anyaga | PA |
| Érintkező anyaga | CuZn (brass) |
| Érintkező bevonat | Au (gold) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Jelen lévő PFAS | 4b4b348f-c618-49fb-8b39-6c3b7822f381 |
Tanúsítások
továbbkevesebb| Tanúsítások | UL 2238 |
Osztályozások
továbbkevesebb| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Biztonsági figyelmeztetések
- The connector must not be plugged or unplugged under load. Non-observance and improper use can result in personal injury.
- The connectors have been developed for applications in plant engineering, control and electrical equipment construction. The user is responsible for checking whether the connectors can also be used in other areas of application.
- Connectors which are used in circuits with voltages dangerous to the touch may only be installed and used by, or under the supervision of, persons with electrical engineering training, taking into account the applicable regulations and standards.
- The user must take suitable safety precautions to ensure that the connector cannot be accidentally disconnected.
- Plug connectors with enclosure protection IP67 and IP68 are not suitable for use under water. When used outdoors, the plug connectors must be protected separately against corrosion. For further information on the IP protection classes, please refer to the "Technical Information" download centre.
- Please observe the pollution degree and the overvoltage category. For further information, please refer to the download center "Technical Information".
- To lock the cable connector with the device connector, the threaded ring is tightened "hand-tight" (approx. 60 cNm).
