  2. Connecteurs miniatures
  3. M16 IP40
  4. M16 Connecteur mâle coudé, Contacts: 5 (05-a), 6,0-8,0 mm, non blindé, souder, IP40
Référencee: 09 0139 72 05

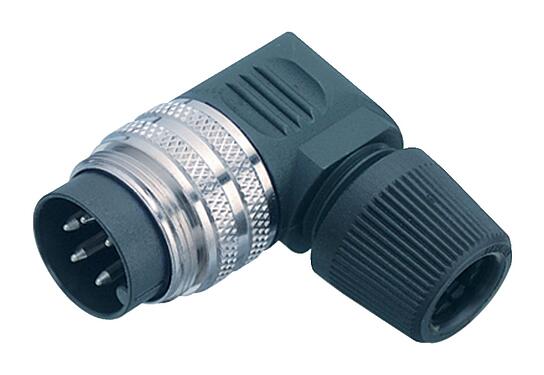

M16 Connecteur mâle coudé, Contacts: 5 (05-a), 6,0-8,0 mm, non blindé, souder, IP40

M16 IP40, série 682, Connecteurs miniatures
Nombre de contacts disponibles
Comparatif
Téléchargements
Caractéristiques générales
Plusless
Référence 09 0139 72 05
Design du connecteur Connecteur mâle coudé
Norme de conception DIN EN 61076-2-106
Version Connecteur d‘angle mâle
Verrouillage du connecteur visser
Connexion souder
Indice de protection IP40
Aire de section transversale 0,75 mm² / AWG 18
Passage de câble 6,0-8,0 mm
Twistabilité non rotatif
Plage de températures de/à -40 °C / 85 °C
Durée de vie mécanique > 1000 Cycles d'accouplement
Poids (g) 14.15
Numéro de tarif douanier 85369010
Pays d'origine DE
Tension nominale 250 V
Tension de choc nominale 1500 V
Courant nominal (40 °C) 6,0 A
Résistance d'isolation ≥ 1010 Ω
Degré d’encrassement 1
Catégorie de surtension I
Groupe de matériau isolant III
Conformité CEM non blindé
Matériau du boîtier PA
Matériau du corps de contact PBT (UL94 V-0)
Matériau du contact CuZn (laiton)
Revêtement du contact Ag (argent)
REACH SVHC CAS 7439-92-1 (Lead)
Numéro SCIP f599a12e-d4b5-4fcc-bcc1-911d0f0035ea
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Directive basse tension 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Security notices
  1. Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
  2. Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
  3. Pour éviter l'ouverture involontaire du connecteur, lorsqu'il est utilisé dans des circuits dont la tension est dangereuse au toucher, le fil entre le boîtier et la tête du connecteur doit être fixé avec un adhésif cyanoacrylate approprié. Ceci ne s'applique pas aux connecteurs utilisés dans les circuits SELV et PELV selon la norme IEC 61140 (EN 61140, VDE 0140-1).
  4. Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
  5. Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
  6. Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
  7. Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
