  1. Produits
  2. Technologie d’automatisation - transmission de données
  3. M12-D

Connecteurs codés M12-D - Technologie de l'automatisation

Série - PDF (4 MB)
Document PDF complémentaire (564 KB)

Les connecteurs M12 avec codage D de la série 825/876 pour les applications hautes performances telles que PROFINET et Ethernet ont un raccordement par borne à vis/coupe et atteignent Cat5. Les connecteurs à câble sont également disponibles avec un câble moulé, les connecteurs à bride ont des connexions à souder et à tremper. Les connecteurs ont un excellent blindage et atteignent la protection IP67. Les adaptateurs blindés M12-D vers RJ45 sont disponibles en version droite et coudée.

Technologie d’automatisation - transmission de données--Connecteur femelle_713_2_Iris_SK
99 3728 810 04
M12 Connecteur femelle, Contacts: 4, 5,0-8,0 mm, blindable, pince à visser, IP67, UL
M12-D, série 825, Technologie d’automatisation - transmission de données
Informations
Technologie d’automatisation - transmission de données--Connecteur mâle_825_1_KS_crimp
99 3721 810 04
M12 Connecteur mâle, Contacts: 4, 5,0-8,0 mm, blindable, sertir (Les contacts à sertir doivent être commandés séparément), IP67
M12-D, série 825, Technologie d’automatisation - transmission de données
Informations
Technologie d’automatisation - transmission de données--Connecteur mâle coudé_825_1_WS_crimp
99 3721 820 04
M12 Connecteur mâle coudé, Contacts: 4, 5,0-8,0 mm, blindable, sertir (Les contacts à sertir doivent être commandés séparément), IP67
M12-D, série 825, Technologie d’automatisation - transmission de données
Informations
Technologie d’automatisation - transmission de données--Connecteur femelle coudé_713_2_WD_Iris_SK
99 3728 820 04
M12 Connecteur femelle coudé, Contacts: 4, 5,0-8,0 mm, blindable, pince à visser, IP67, UL
M12-D, série 825, Technologie d’automatisation - transmission de données
Informations
Technologie d’automatisation - transmission de données--Connecteur mâle_713_1_GS5_SK_2015
99 3729 810 04
M12 Connecteur mâle, Contacts: 4, 6,0-8,0 mm, blindable, pince à visser, IP67, UL
M12-D, série 825, Technologie d’automatisation - transmission de données
Informations
Technologie d’automatisation - transmission de données--Connecteur mâle_713_1_Iris_SK
99 3727 810 04
M12 Connecteur mâle, Contacts: 4, 5,0-8,0 mm, blindable, pince à visser, IP67, UL
M12-D, série 825, Technologie d’automatisation - transmission de données
Informations
Technologie d’automatisation - transmission de données--Connecteur mâle_713_1_KS_V2A
99 3729 995 04
M12 Connecteur mâle, Contacts: 4, 5,5-8,6 mm, blindable, pince à visser, IP69, UL, Acier inoxydable
M12-D, série 825, Technologie d’automatisation - transmission de données
Informations
Technologie d’automatisation - transmission de données--Connecteur mâle coudé_713_1_WSS12_SK
99 3729 820 04
M12 Connecteur mâle coudé, Contacts: 4, 6,0-8,0 mm, blindable, pince à visser, IP67, UL
M12-D, série 825, Technologie d’automatisation - transmission de données
Informations
Technologie d’automatisation - transmission de données--Connecteur mâle coudé_713_1_WS_Iris_SK
99 3727 820 04
M12 Connecteur mâle coudé, Contacts: 4, 5,0-8,0 mm, blindable, pince à visser, IP67, UL
M12-D, série 825, Technologie d’automatisation - transmission de données
Informations

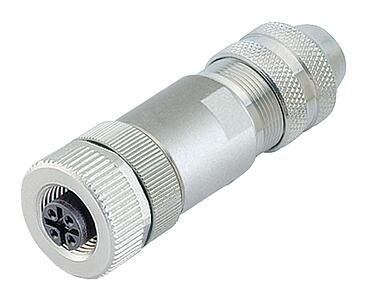

Technologie d’automatisation - transmission de données--Connecteur femelle_713_2_GS4_SK_2015
99 3730 810 04
M12 Connecteur femelle, Contacts: 4, 6,0-8,0 mm, blindable, pince à visser, IP67, UL
M12-D, série 825, Technologie d’automatisation - transmission de données
Informations
Technologie d’automatisation - transmission de données--Connecteur femelle coudé_713_2_WS4_SK
99 3730 820 04
M12 Connecteur femelle coudé, Contacts: 4, 6,0-8,0 mm, blindable, pince à visser, IP67, UL
M12-D, série 825, Technologie d’automatisation - transmission de données
Informations
Technologie d’automatisation - transmission de données--Connecteur mâle_825_1_ProfiNET
77 4529 0000 50704-0200
M12 Connecteur mâle, Contacts: 4, blindé, surmoulé sur le câble, IP67, UL, Profinet/Ethernet CAT5e, PUR, vert, 4 x AWG 22, 2 m
M12-D, série 876, Technologie d’automatisation - transmission de données
Informations
