Référencee: 99 0640 29 05

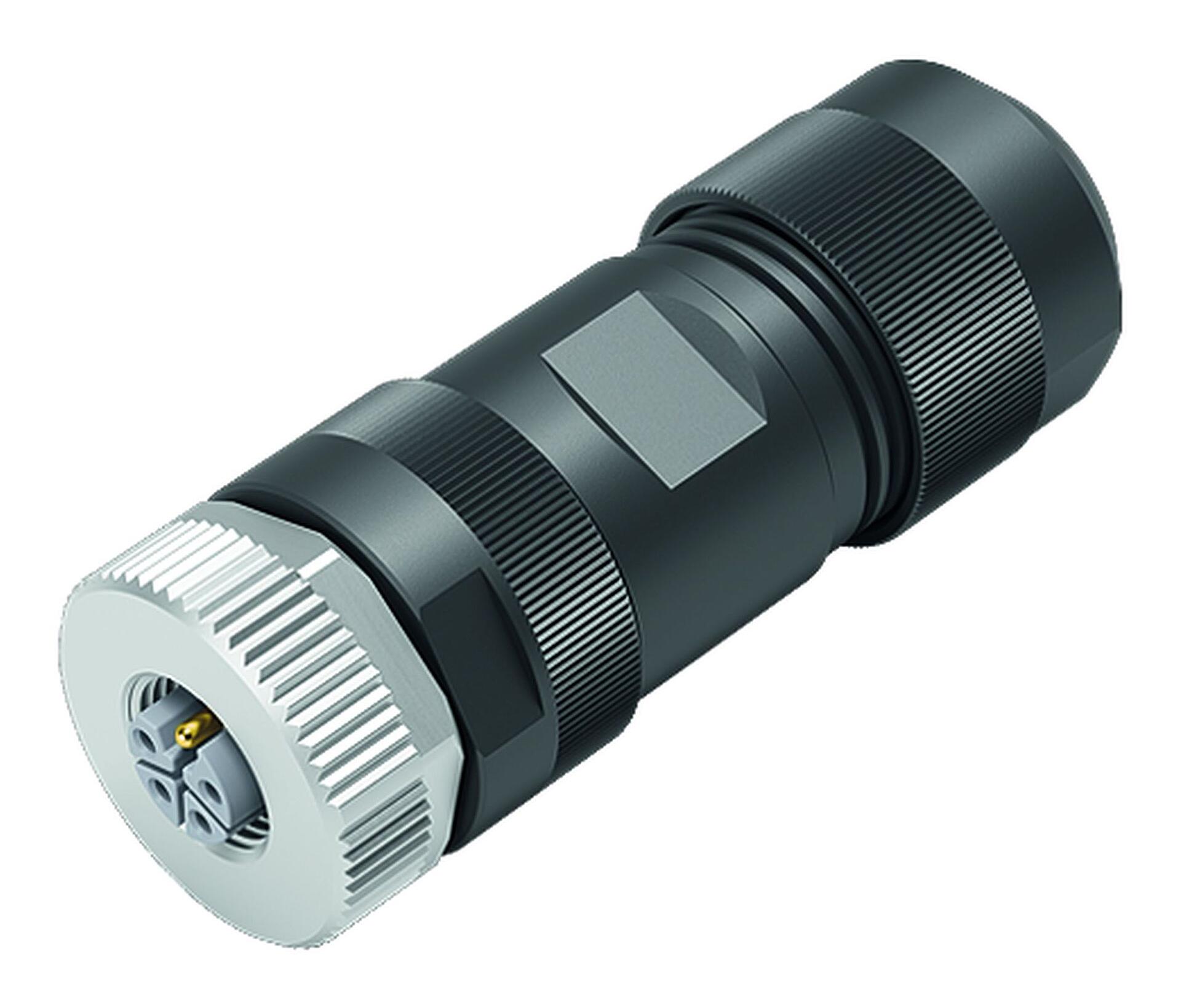

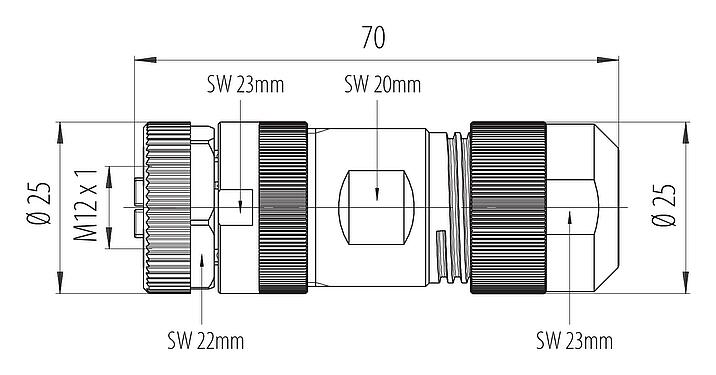

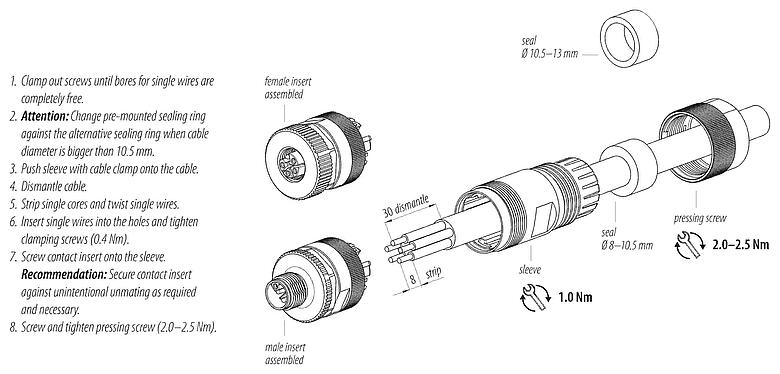

M12 Connecteur femelle, Contacts: 4+FE, 8,0-13,0 mm, non blindé, pince à visser, IP67, UL, M12x1,0

M12-L, série 823, Technologie d’automatisation - alimentation en tension et électrique
Nombre de contacts disponibles
Comparatif
Téléchargements
Caractéristiques générales
Plusless
Référence 99 0640 29 05
Design du connecteur Connecteur femelle
Norme de conception DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10
Version Connecteur femelle droite
Verrouillage du connecteur visser
Connexion pince à visser
Indice de protection IP67
Aire de section transversale max. 1,50 mm² avec embout / max. 2,50 mm² sans embout / 16 avec embout / AWG 14 sans embout
Passage de câble 8,0-13,0 mm
Plage de températures de/à -40 °C / 105 °C
Durée de vie mécanique > 100 Cycles d'accouplement
Poids (g) 50.37
Numéro de tarif douanier 85369010
Pays d'origine DE
Tension nominale 63 V
Tension de choc nominale 1500 V
Tension de choc nominale UL 1500 V
Courant nominal (40 °C) 12 A (à 1,5 mm²/AWG 16) / 16 A (à 2,5 mm²/AWG 14)
Résistance d'isolation > 1010 Ω
Degré d’encrassement 3
Catégorie de surtension III
Groupe de matériau isolant I
Conformité CEM non blindé
Matériau du boîtier PA
Matériau du corps de contact PA (UL94 V-0)
Matériau du contact CuZn (laiton)
Revêtement du contact Au (or)
REACH SVHC CAS 7439-92-1 (Lead)
Numéro SCIP 7e5476d1-4d6e-4da0-a255-c2f6839dfc06
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Security notices
  1. Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
  2. Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
  3. Pour éviter l'ouverture involontaire du connecteur, lorsqu'il est utilisé dans des circuits dont la tension est dangereuse au toucher, le fil entre le boîtier et la tête du connecteur doit être fixé avec un adhésif cyanoacrylate approprié. Ceci ne s'applique pas aux connecteurs utilisés dans les circuits SELV et PELV selon la norme IEC 61140 (EN 61140, VDE 0140-1).
  4. Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
  5. Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
  6. Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
  7. Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
  8. Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
