产品编号: 77 9827 3406 50003-0200

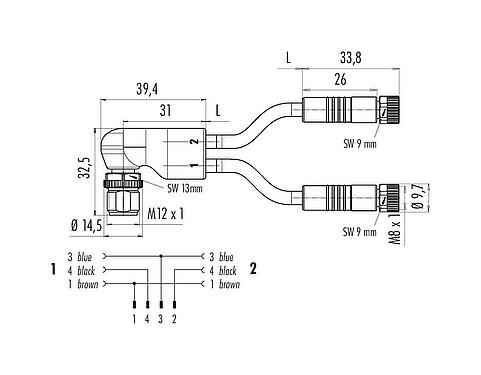

M12/M8 Male angled cable splitter - 2 female cable connectors, Contacts: 4/3, unshielded, moulded on the cable, IP67, UL 2238, PUR, black, 3 x 0.34 mm², 2 m
M12, series 765, Automation Technology - Sensors and Actuators
3D视图(点击激活)
主要参数
更多折叠| 型号 | 77 9827 3406 50003-0200 |
| 连接器样式 | Male angled cable splitter - 2 female cable connectors |
| Type standard |
DIN EN 61076-2-104 DIN EN 61076-2-101 |
| 编码 | A-coded |
| 电缆长度 | 2 m (Standard 1 m and 2 m. Other lengths are available on request.) |
| 版本 | Cable splitters |
| 连接器锁定装置 | screw |
| 接线方式 | moulded on the cable |
| 防护等级 | IP67 |
| 连接截面 | 0.34 mm² / AWG 22 |
| 工作温度 | -25 °C / 85 °C |
| 插拨次数 | > 100 Mating cycles |
| 重量 (gr) | 121.22 |
| 客户关税号 | 85444290 |
| 原产国 | DE |
电气参数
更多折叠| 额定电压 | 30 V |
| 额定冲击电压 | 800 V |
| 额定电流 | 4.0 A |
| 污染等级 | 3 |
| 过压类别 | II |
| 材料组 | II |
| EMV合规性 | unshielded |
材料
更多折叠| 外壳材料 | PUR |
| 接触体材料 | PUR |
| 接触材料 | CuZn (brass) / CuSn (bronze) |
| 接触面 | Au (gold) |
| 锁紧材料 | Zinc die-cast nickel-plated |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| 存在 PFAS | e18e33af-2d3b-4b13-9d87-0795312243c8 |
电缆数据
更多折叠| 电缆的结构 | |
| 电缆直径 | 4.3 mm |
| 横截面 | 3 x 0.34 mm² |
| 外壳材料 | PUR |
| 绝缘单管线 | PP9Y halogen-free |
| 软线构造 | 43 x 0.10 mm |
| 电缆颜色 | black |
| 电性能 | |
| 导线电阻 | 60 Ω/Km (20°C) |
| 机械性能 | |
| 固定电缆弯曲半径 | ≥ 5 x Ø |
| 可移动电缆弯曲半径 | ≥ 10 x Ø |
| 挠曲周期 | > 5 million |
| 允许的加速度 | ≥ 5 m/s² |
| 水平位移 | ≥ 5 m |
| 垂直位移 | ≥ 5 m |
| 位移速度 | ≤ 200 m/min |
| 热性能 | |
| 电缆移动温度范围从…到… | -25 °C / 80 °C |
| 电缆固定温度范围从…到… | -50 °C / 80 °C |
| 其他特点 | |
| 無鹵素 | yes |
授权/批准
更多折叠| 批准书 | UL 2238 |
分类
更多折叠| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
符合性声明
更多折叠| RoHS 指令 | EN IEC 63000:2018 |
