产品编号: 09 2472 00 05

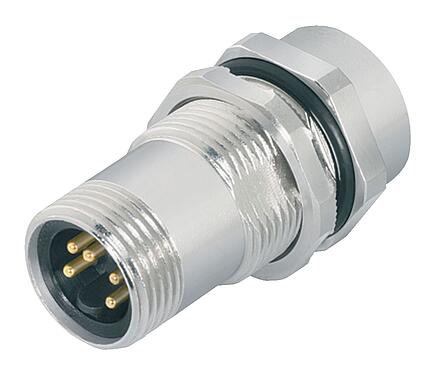

7/8" Lead-through for control cabinet, Contacts: 5, unshielded, pluggable, IP67, VDE, Rear mounting
7/8", series 820, Automation Technology - Voltage and Power Supply
3D视图(点击激活)
主要参数
更多折叠| 型号 | 09 2472 00 05 |
| 连接器样式 | Lead-through for control cabinet |
| 版本 | Adapter |
| 连接器锁定装置 | screw |
| 接线方式 | pluggable |
| 防护等级 | IP67 |
| 工作温度 | -25 °C / 85 °C |
| 插拨次数 | > 100 Mating cycles |
| 重量 (gr) | 122.37 |
| 客户关税号 | 85369010 |
电气参数
更多折叠| 额定电压 | 300 V (600 V UL) |
| 额定冲击电压 | 4000 V |
| 额定电流 | 6.0 A |
| 污染等级 | 3 |
| 过压类别 | III |
| 材料组 | I |
| EMV合规性 | unshielded |
材料
更多折叠| 外壳材料 | Zinc die-cast nickel-plated |
| 接触体材料 | PUR |
| 接触材料 | CuZn (brass) |
| 接触面 | Au (gold) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| 存在 PFAS | f6c29127-c1a9-4f8e-96d7-3e1be735e103 |
授权/批准
更多折叠| 批准书 | VDE |
分类
更多折叠| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
符合性声明
更多折叠| 低电压指令 | EN 60529:1991 |
安全提示
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
- 用户必须采取适当的安全防范措施，以确保连接器不能意外断开
- 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "下载中心。
- 请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
- 为了将电缆连接器与设备连接器锁紧，建议将螺纹环拧紧至 1.5 牛米。可提供合适的扭矩扳手作为附件（订货号 07 0082 000）。
