Đặt hàng không: 76 0644 1024 00845-0200

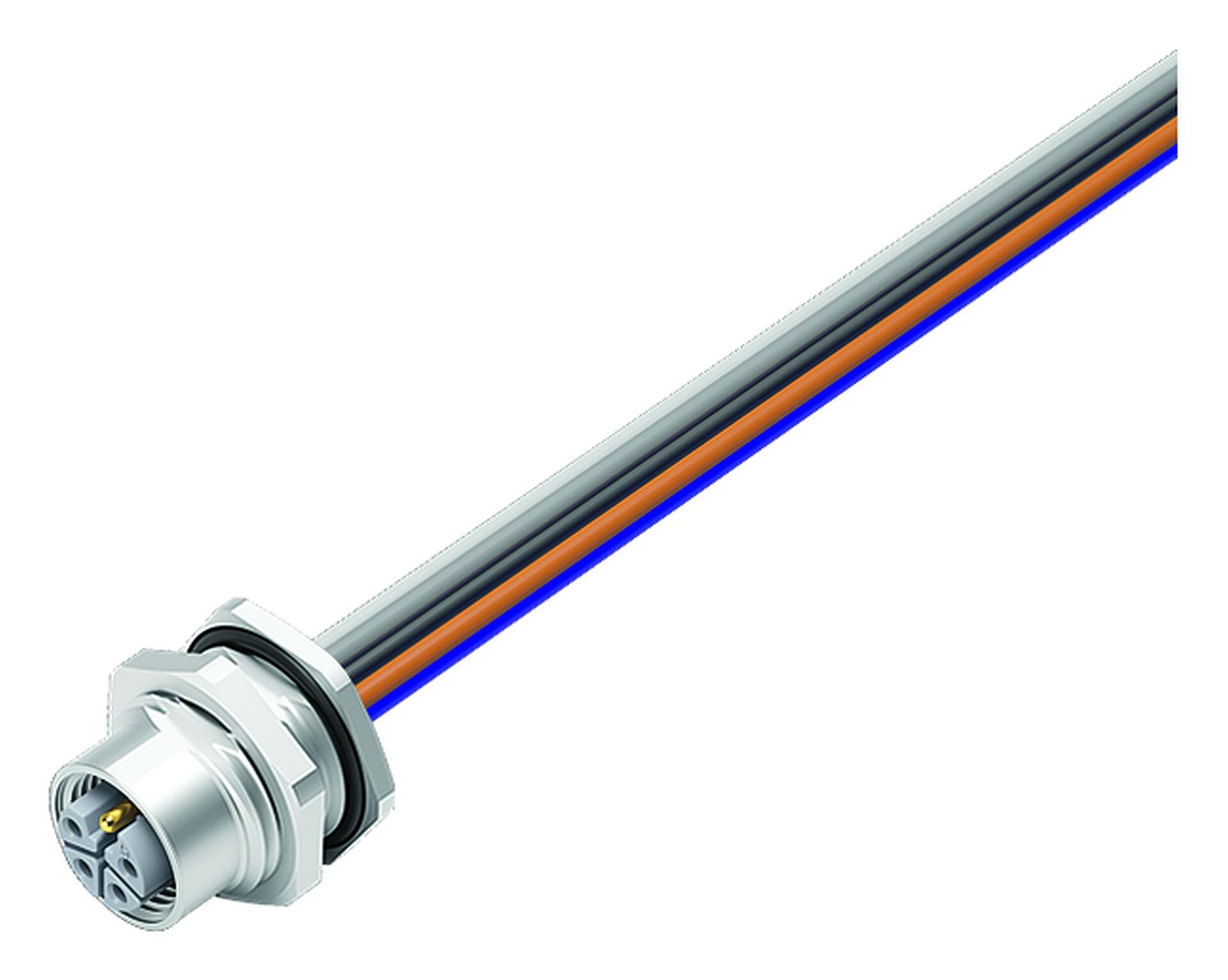

M12 Ổ cắm gắn bảng, Số lượng cực : 4+FE, không có chống nhiễu, dây đơn, IP68, M16x1,5, gắn phía trước
M12-L, series 823, Công nghệ tự động hóa - cung cấp điện áp và cung cấp điện
Chế độ xem 3D(Bấm để kích hoạt)
Các tính năng chung
thêmít hơn| Số đặt hàng |
76 0644 1024 00845-0200
Số hiệu sản phẩm cũ: 09 0642 800 05
|
| Chú ý |
Xin lưu ý rằng do sự thay đổi từ số thứ tự cũ sang số mới, sự sai lệch trong thông số kỹ thuật có thể xảy ra. Đối với các câu hỏi chi tiết về sản phẩm, vui lòng sử dụng mô-đun "Liên hệ với Dịch vụ khách hàng" ở bên phải của trang web này.
thêm |
| Thiết kếđầu nối | Ổ cắm gắn bảng |
| Tiêu chuẩn thiết kế | DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10 |
| Chiều dài dây | 0,2m |
| Phiên bản | Đầu nối đầu cắm cái thẳng |
| Đầu nối hệ thống khóa | vít |
| Chấm dứt | dây đơn |
| Mức độ bảo vệ | IP68 |
| Diện tích mặt cắt ngang | AWG 14 |
| Phạm vi nhiệt độ từ/đến | -40 °C / 105°C |
| Vận hành cơ học | > 100 chu kỳ kết nối |
| Trọng lượng (gr) | 40.88 |
| Số thuế hải quan | 85369010 |
| Nước xuất xứ | DE |
Thông số điện
thêmít hơn| Điện áp định mức | 63V |
| Điện áp xung định mức | 1500V |
| Dòng định mức (40 ° C) | 16,0A |
| Điện trở cách điện | > 1010 Ω |
| Mức độ ô nhiễm | 3 |
| Danh mục quá áp | III |
| Nhóm vật liệu | I |
| Tuân thủ EMV | không có chống nhiễu |
Chất liệu
thêmít hơn| Chất liệu của vỏ bọc | kẽm đúc mạ niken |
| Vật liệu của phần tiếp xúc | PA |
| Chất liệu tiếp xúc | CuSn (đồng) |
| Mạ tiếp xúc | Au (vàng) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Số SCIP | 4f82d8cd-1248-4bb7-adaf-88069d9e898b |
Phân loại
thêmít hơn| ETIM 9.0 | EC003569 |
Thông báo bảo mật
- Đầu nối không được lắp vào hoặc ngắt kết nối khi chịu tải. Không tuân thủ hướng dẫn và sử dụng không đúng cách có thế dẫn đến hư hỏng
- Các đầu nối đã được phát triển cho các lĩnh vực ứng dụng trong xây dựng nhà máy, điều khiển và thiết bị điện. Người dùng có trách nhiệm kiểm tra xem các đầu nối có thể được sử dụng trong các lĩnh vực ứng dụng khác hay không.
- Các đầu nối phích cắm được sử dụng trong mạch điện có điện áp tiếp xúc nguy hiểm chỉ được lắp đặt và sử dụng dưới sự giám sát của những người đã được đào tạo về kỹ thuật điện, có hiểu biết về các quy định và tiêu chuẩn hiện hành.
- Người dùng phải thực hiện các biện pháp phòng ngừa an toàn phù hợp để tránh trường hợp vô tình ngắt kết nối.
- Các đầu nối có cấp bảo vệ IP67 và IP68 không thích hợp để sử dụng dưới nước. Khi sử dụng ngoài trời, các đầu nối phải được bảo vệ riêng để chống ăn mòn. Để biết thêm thông tin về các lớp bảo vệ IP, hãy xem trung tâm tải xuống "Thông tin kỹ thuật".
- Đầu Nối Không Phù Hợp Với Điện Áp Nguồn. Vui Lòng Lưu Ý Mức Độ Ô Nhiễm Và Loại Quá Áp. Để Biết Thêm Thông Tin, Hãy Xem Trung Tâm Tải Xuống "Thông Tin kỹ thuật".
- Để khóa đầu nối cáp với đầu nối thiết bị, vòng ren được siết chặt "chặt tay" (khoảng 60cNm).
