Đặt hàng không: 76 0244 0015 00845-0200

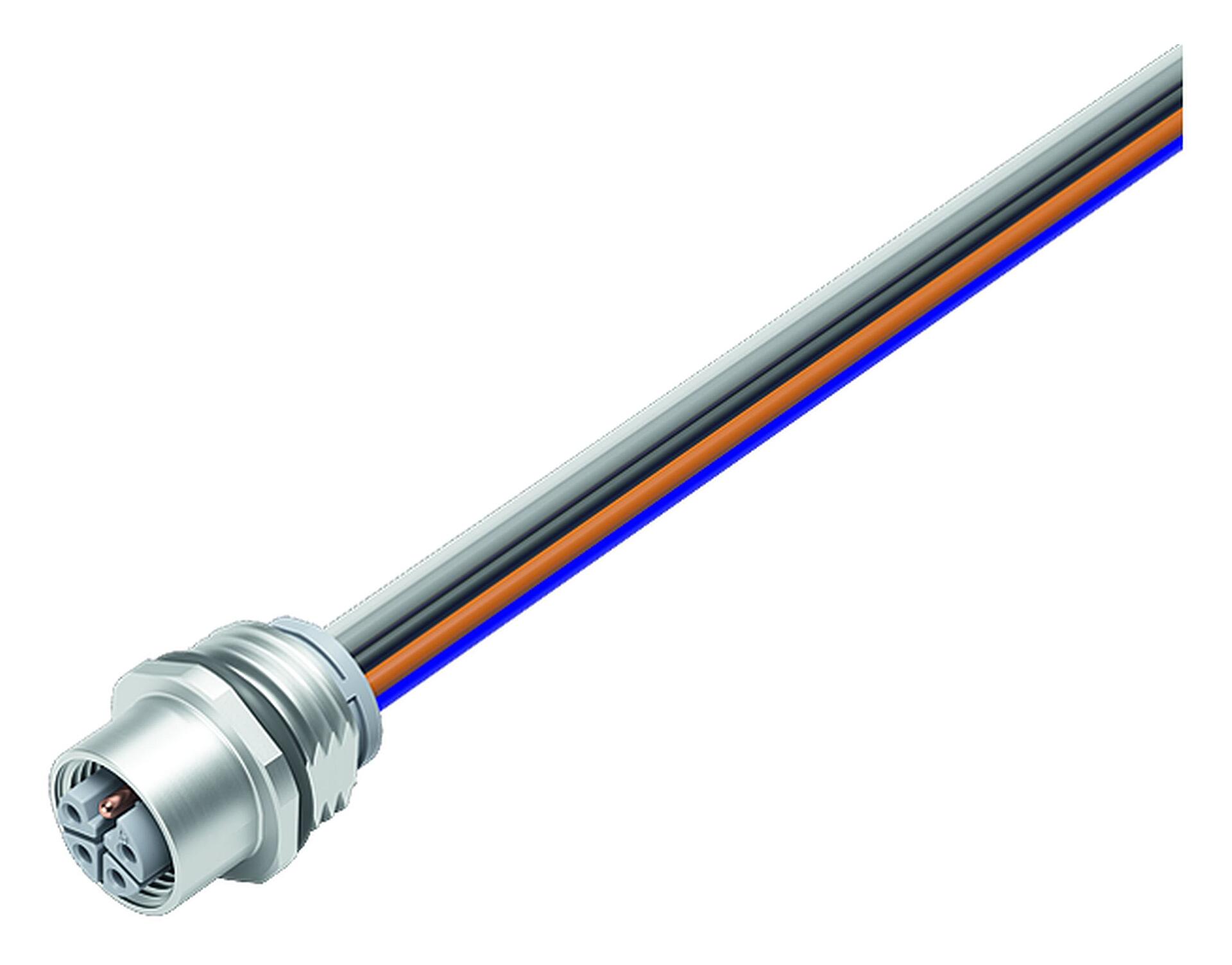

M12 Female panel mount connector, Contacts: 5, unshielded, single wires, IP68, UL 2238, M16x1.5, Front mounting
M12-L, series 823, Automation Technology - Voltage and Power Supply
Chế độ xem 3D(Bấm để kích hoạt)
Các tính năng chung
thêmít hơn| Số đặt hàng |
76 0244 0015 00845-0200
Số hiệu sản phẩm cũ: 09 0642 700 05
|
| Chú ý |
Please note that, due to the change from the old to the new order number, there may be deviations in the technical specifications. For questions about product details, please use the ‘Contact Customer Service’ form on the right.
thêm |
| Thiết kếđầu nối | Female panel mount connector |
| Tiêu chuẩn thiết kế | DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10 |
| Mã hoá | L-coded |
| Chiều dài dây | 0.2 m (Standard 0.2 m. Other lengths are available on request). |
| Phiên bản | Connector socket straight |
| Đầu nối hệ thống khóa | screw |
| Chấm dứt | single wires |
| Mức độ bảo vệ | IP68 |
| Mặt cắt kết nối | 1.50 mm² / AWG 16 |
| Phạm vi nhiệt độ từ/đến | -40 °C / 105 °C |
| Vận hành cơ học | > 100 Mating cycles |
| Trọng lượng (gr) | 27.35 |
| Số thuế hải quan | 85369010 |
| Nước xuất xứ | DE |
Thông số điện
thêmít hơn| Điện áp định mức | 63 V |
| Điện áp xung định mức | 1500 V |
| Dòng định mức (40 ° C) | 12.0 A |
| Điện trở cách điện | > 10¹0 Ω |
| Mức độ ô nhiễm | 3 |
| Danh mục quá áp | III |
| Nhóm vật liệu | I |
| Tuân thủ EMV | unshielded |
Chất liệu
thêmít hơn| Chất liệu của vỏ bọc | Zinc die-cast nickel-plated |
| Vật liệu của phần tiếp xúc | PA |
| Chất liệu tiếp xúc | CuSn (bronze) |
| Mạ tiếp xúc | Au (gold) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| PFAS hiện tại | 582c9b87-ff01-4f0a-ad37-787b2377bae3 |
Dữ liệu về dây dẫn
thêmít hơn| Cấu trúc dây | |
| Tiết diện (mm²) | 5 x 1.50 mm² |
| Tiết diện (AWG) | 5 x AWG 16 |
| Đường kính dây | 2,5 mm |
| Màu dây |
black blue brown white grey |
| Vật liệu vỏ bọc | PVC |
| Chất liệu dây | Cu (tinned) |
| Cấu trúc dây | 41 x 0.203 mm |
| Tính chất điện | |
| Điện áp định mức | 300 V |
| Điện áp xung định mức | 2500 V |
| Điện trở dây | 13,3 Ω/Km (20°C) |
| Điện trở cách điện | 100.0 Ω/Km (20 °C) |
| Tính chất nhiệt | |
| Dải nhiệt độ dây trong quá trình di chuyển từ / đến (°C) | -10 °C / 105 °C |
| Phạm vi nhiệt độ dây cố định từ / đến (°C) | -40 °C / 105 °C |
Ủy quyền/phê duyệt
thêmít hơn| Approvals | UL 2238 |
Phân loại
thêmít hơn| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Thông báo bảo mật
- Đầu nối không được lắp vào hoặc ngắt kết nối khi chịu tải. Không tuân thủ hướng dẫn và sử dụng không đúng cách có thế dẫn đến hư hỏng
- Các đầu nối đã được phát triển cho các lĩnh vực ứng dụng trong xây dựng nhà máy, điều khiển và thiết bị điện. Người dùng có trách nhiệm kiểm tra xem các đầu nối có thể được sử dụng trong các lĩnh vực ứng dụng khác hay không.
- Các đầu nối phích cắm được sử dụng trong mạch điện có điện áp tiếp xúc nguy hiểm chỉ được lắp đặt và sử dụng dưới sự giám sát của những người đã được đào tạo về kỹ thuật điện, có hiểu biết về các quy định và tiêu chuẩn hiện hành.
- Người dùng phải thực hiện các biện pháp phòng ngừa an toàn phù hợp để tránh trường hợp vô tình ngắt kết nối.
- Các đầu nối có cấp bảo vệ IP67 và IP68 không thích hợp để sử dụng dưới nước. Khi sử dụng ngoài trời, các đầu nối phải được bảo vệ riêng để chống ăn mòn. Để biết thêm thông tin về các lớp bảo vệ IP, hãy xem trung tâm tải xuống "Thông tin kỹ thuật".
- Vui Lòng Lưu Ý Mức Độ Ô Nhiễm Và Loại Quá Áp. Để Biết Thêm Thông Tin, Hãy Xem Trung Tâm Tải Xuống "Thông Tin kỹ thuật".
- Để khóa đầu nối cáp với đầu nối thiết bị, vòng ren được siết chặt "chặt tay" (khoảng 60cNm).
