Đặt hàng không: 76 6220 0011 00404-0200

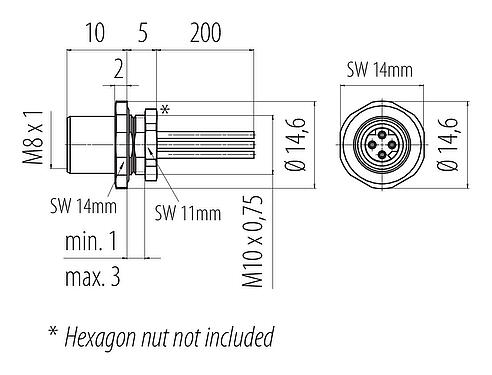

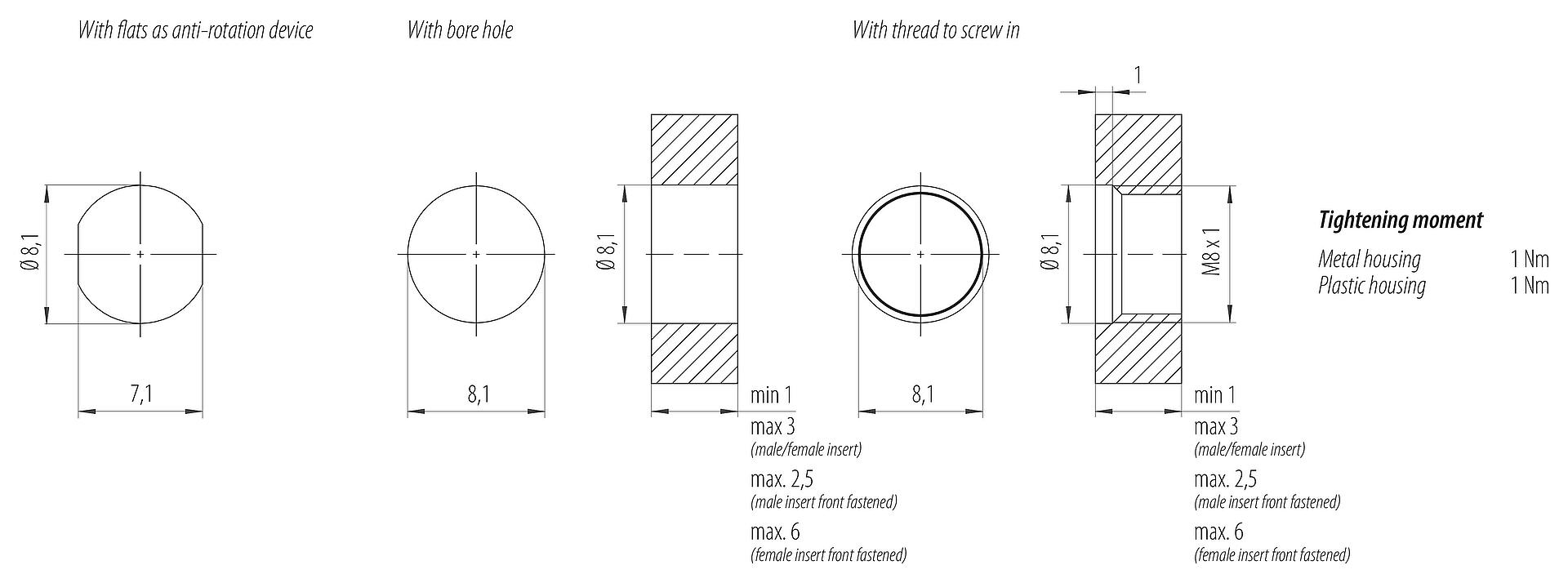

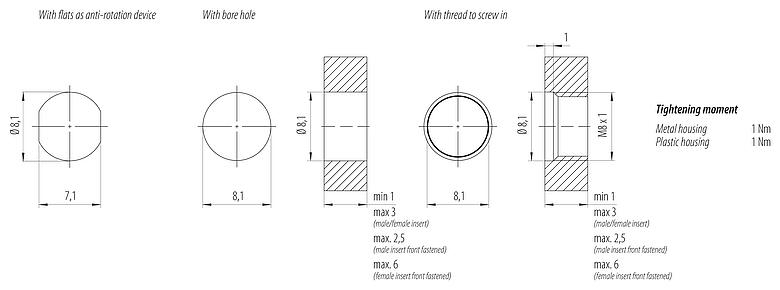

M8 Female panel mount connector, Contacts: 4, unshielded, single wires, IP67, M8x1.0, Front mounting
M8-D, series 818, Automation Technology - Sensors and Actuators
Chế độ xem 3D(Bấm để kích hoạt)
Các tính năng chung
thêmít hơn| Số đặt hàng | 76 6220 0011 00404-0200 |
| Thiết kếđầu nối | Female panel mount connector |
| Mã hoá | D-coded |
| Chiều dài dây | 0.2 m (Standard 0.2 m. Other lengths are available on request). |
| Phiên bản | Panel mount Connectors |
| Đầu nối hệ thống khóa | screw |
| Chấm dứt | single wires |
| Mức độ bảo vệ | IP67 |
| Mặt cắt kết nối | 0.25 mm² / AWG 24 |
| Phạm vi nhiệt độ từ/đến | -40 °C / 85 °C |
| Vận hành cơ học | > 100 Mating cycles |
| Trọng lượng (gr) | 8.67 |
| Số thuế hải quan | 85369010 |
| Nước xuất xứ | DE |
Thông số điện
thêmít hơn| Điện áp định mức | 63 V |
| Điện áp xung định mức | 1500 V |
| Dòng định mức (40 ° C) | 4.0 A |
| Điện trở cách điện | > 108 Ω |
| Mức độ ô nhiễm | 3 |
| Danh mục quá áp | III |
| Nhóm vật liệu | III |
| Tuân thủ EMV | unshielded |
Chất liệu
thêmít hơn| Chất liệu của vỏ bọc | CuZn (Brass nickel plated) |
| Vật liệu của phần tiếp xúc | Polymid |
| Chất liệu tiếp xúc | CuZn (brass lead-free) |
| Mạ tiếp xúc | Au (gold) |
| REACH SVHC |
None (No pollutants) |
| PFAS hiện tại | SCIP-number not available |
Dữ liệu về dây dẫn
thêmít hơn| Cấu trúc dây | |
| Tiết diện (mm²) | 4 x 0.25 mm² |
| Tiết diện (AWG) | 4 x AWG 24 |
| Đường kính dây | 1,5 mm |
| Màu dây |
white yellow blue orange |
| Vật liệu vỏ bọc | PVC |
| Chất liệu dây | Cu (tinned) |
| Cấu trúc dây | 7 x 0.203 mm |
| Tính chất điện | |
| Điện áp định mức | 300 V |
| Điện áp xung định mức | 3000 V |
| Điện trở dây | 90 Ω/Km (20°C) |
| Điện trở cách điện | 20.0 MΩ/Km (20 °C) |
| Tính chất nhiệt | |
| Dải nhiệt độ dây trong quá trình di chuyển từ / đến (°C) | -10 °C / 105 °C |
| Phạm vi nhiệt độ dây cố định từ / đến (°C) | -30 °C / 105 °C |
Tuyên bố tuân thủ
thêmít hơn| Chỉ thị RoHS | EN IEC 63000:2018 |
Thông báo bảo mật
- Đầu nối không được lắp vào hoặc ngắt kết nối khi chịu tải. Không tuân thủ hướng dẫn và sử dụng không đúng cách có thế dẫn đến hư hỏng
- Các đầu nối đã được phát triển cho các lĩnh vực ứng dụng trong xây dựng nhà máy, điều khiển và thiết bị điện. Người dùng có trách nhiệm kiểm tra xem các đầu nối có thể được sử dụng trong các lĩnh vực ứng dụng khác hay không.
- Các đầu nối phích cắm được sử dụng trong mạch điện có điện áp tiếp xúc nguy hiểm chỉ được lắp đặt và sử dụng dưới sự giám sát của những người đã được đào tạo về kỹ thuật điện, có hiểu biết về các quy định và tiêu chuẩn hiện hành.
- Người dùng phải thực hiện các biện pháp phòng ngừa an toàn phù hợp để tránh trường hợp vô tình ngắt kết nối.
- Các đầu nối có cấp bảo vệ IP67 và IP68 không thích hợp để sử dụng dưới nước. Khi sử dụng ngoài trời, các đầu nối phải được bảo vệ riêng để chống ăn mòn. Để biết thêm thông tin về các lớp bảo vệ IP, hãy xem trung tâm tải xuống "Thông tin kỹ thuật".
- Vui Lòng Lưu Ý Mức Độ Ô Nhiễm Và Loại Quá Áp. Để Biết Thêm Thông Tin, Hãy Xem Trung Tâm Tải Xuống "Thông Tin kỹ thuật".
- Để khóa đầu nối cáp với đầu nối thiết bị, vòng ren được siết "chặt bằng tay" (khoảng 40cNm).
