Đặt hàng không: 70 3734 706 04
M12 Female panel mount connector, Contacts: 4, shielded, with cable assembled, IP67, UL, PG 9, Profinet, PUR, green, 2 x 2 x AWG 22, Rear mounting, 0.5 m
M12-D, series 876, Automation Technology - Data Transmission
Chế độ xem 3D(Bấm để kích hoạt)

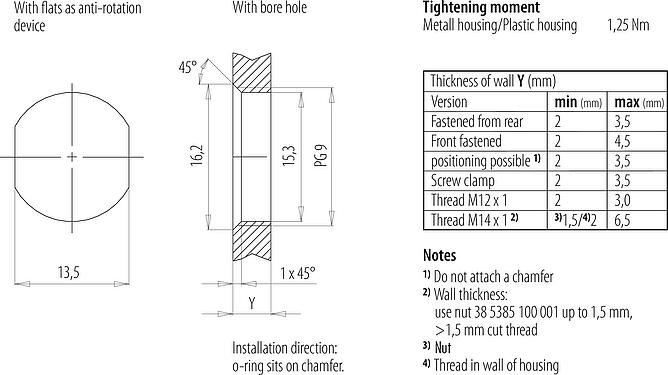

Các tính năng chung
thêmít hơn| Số đặt hàng | 70 3734 706 04 |
| Thiết kếđầu nối | Female panel mount connector |
| Tiêu chuẩn thiết kế | DIN EN 61076-2-101 |
| Mã hoá | D-coded |
| Chiều dài cáp | 0.5 m (Other lengths are available on request.) |
| Phiên bản | Connector socket straight |
| Đầu nối hệ thống khóa | screw |
| Chấm dứt | with cable assembled |
| Mức độ bảo vệ | IP67 |
| Mặt cắt kết nối | AWG 22 |
| Phạm vi nhiệt độ từ/đến | -25 °C / 60 °C |
| Vận hành cơ học | > 500 Mating cycles |
| Trọng lượng (gr) | 46.60 |
| Số thuế hải quan | 85444290 |
| Nước xuất xứ | HU |
Thông số điện
thêmít hơn| Điện áp định mức | 250 V |
| Điện áp xung định mức | 2500 V |
| Dòng định mức (40 ° C) | 4.0 A |
| Điện trở cách điện | > 10¹0 Ω |
| Mức độ ô nhiễm | 3 |
| Tốc độ truyền | CAT 5 |
| Danh mục quá áp | II |
| Nhóm vật liệu | II |
| Tuân thủ EMV | shielded |
| Kết nối tấm chắn | Shield on the housing |
Chất liệu
thêmít hơn| Chất liệu của vỏ bọc | CuZn (Brass nickel plated) |
| Vật liệu của phần tiếp xúc | PA |
| Chất liệu tiếp xúc | CuSn (bronze) |
| Mạ tiếp xúc | Au (gold) |
| Vật liệu khóa | Zinc die-cast nickel-plated |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| PFAS hiện tại | be7d24c8-7e5a-4a1e-9936-d1da017913a1 |
Dữ liệu cáp
thêmít hơn| Cấu trúc của cáp | |
| Loại cáp | Profinet |
| Đường kính cáp | 6.7 mm |
| Mặt cắt ngang | 2 x 2 x AWG 22 |
| chất liệu vỏ bọc | PUR |
| Cách điện đơn dẫn | Polyolefin |
| Cấu trúc dẫn đơn | AWG 22/7 |
| Màu cáp | green |
| Đặc tính cơ học | |
| Bán kính uốn cáp cố định | ≥ 5 x Ø |
| Bán kính uốn cáp có thể di chuyển được | ≥ 15 x Ø |
| Chu kỳ uốn | > 10 x Ø (2 million) |
| Gia tốc cho phép | 2 m/s² |
| Khoảng cách di chuyển, theo phương ngang | at 5 m/s² -> 5 m |
| Khoảng cách di chuyển, theo phương dọc | at 5 m/s² -> 5 m |
| Tốc độ truyền tải | ≤ 200 m/min (5 m horizontal distance) |
| Đặc tính nhiệt | |
| Cáp dải nhiệt độ di chuyển từ/đến | -20 °C / 60 °C |
| Cáp dải nhiệt độ cố định từ/đến | -40 °C / 80 °C |
| Các tính năng khác | |
| Không có Halogen | yes |
Ủy quyền/phê duyệt
thêmít hơn| Approvals | UL |
Phân loại
thêmít hơn| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Thông báo bảo mật
- Đầu nối không được lắp vào hoặc ngắt kết nối khi chịu tải. Không tuân thủ hướng dẫn và sử dụng không đúng cách có thế dẫn đến hư hỏng
- Các đầu nối đã được phát triển cho các lĩnh vực ứng dụng trong xây dựng nhà máy, điều khiển và thiết bị điện. Người dùng có trách nhiệm kiểm tra xem các đầu nối có thể được sử dụng trong các lĩnh vực ứng dụng khác hay không.
- Các đầu nối phích cắm được sử dụng trong mạch điện có điện áp tiếp xúc nguy hiểm chỉ được lắp đặt và sử dụng dưới sự giám sát của những người đã được đào tạo về kỹ thuật điện, có hiểu biết về các quy định và tiêu chuẩn hiện hành.
- Người dùng phải thực hiện các biện pháp phòng ngừa an toàn phù hợp để tránh trường hợp vô tình ngắt kết nối.
- Các đầu nối có cấp bảo vệ IP67 và IP68 không thích hợp để sử dụng dưới nước. Khi sử dụng ngoài trời, các đầu nối phải được bảo vệ riêng để chống ăn mòn. Để biết thêm thông tin về các lớp bảo vệ IP, hãy xem trung tâm tải xuống "Thông tin kỹ thuật".
- Vui Lòng Lưu Ý Mức Độ Ô Nhiễm Và Loại Quá Áp. Để Biết Thêm Thông Tin, Hãy Xem Trung Tâm Tải Xuống "Thông Tin kỹ thuật".
- Để khóa đầu nối cáp với đầu nối thiết bị, vòng ren được siết chặt "chặt tay" (khoảng 60cNm).
