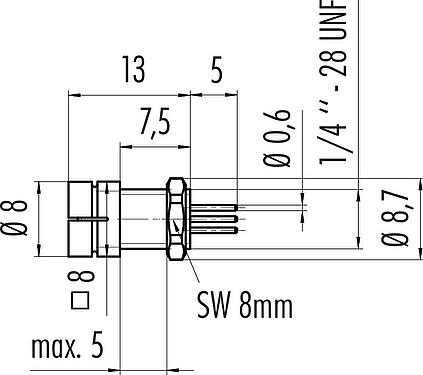

零件編號: 09 9749 20 03
Snap-in 快插 針頭法蘭座, : 3, 非遮罩, THT, IP40, 1/4" 28 UNF, 板前安裝
Snap-in 快插 IP40, 系列 719, 超小型連接器
全身特徵
更多更少| 零件編號 | 09 9749 20 03 |
| 連接器設計 | 針頭法蘭座 |
| 版本 | 直頭針頭電纜連接器 |
| 連接器鎖定系統 | 插拔式 |
| 服務終止 | THT |
| 防護等級 | IP40 |
| 溫度範圍：/至 | -25 °C / 70°C |
| 機械使用壽命 | > 100 插拔次數 |
| 重量 （g） | 1.13 |
| 海關稅號 | 85369010 |
| 原產國 | DE |
電氣參數
更多更少| 額定電壓 | 60V |
| 額定衝擊電壓 | 800V |
| 額定電流 | 3.0A |
| 絕緣電阻 | ≥ 10¹0 Ω |
| 污染程度 | 1 |
| 過電壓類別 | II |
| 絕緣材料組 | III |
| EMC 合規性 | 非遮罩 |
材料
更多更少| 外殼材料 | PA |
| 接觸體材料 | PA |
| 觸點材料 | 銅鋅(黃銅） |
| 觸點電鍍 | Au （金） |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| 存在 PFAS | d6cf6f75-0186-4753-8a65-0282e07404f7 |
分類
更多更少| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Trade-Compliance
更多更少| Copper (9903.78.01) | 0.000346 kg |
安全須知
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
- 用户必须采取适当的安全防范措施，以确保连接器不能意外断开
- 请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
