零件編號: 09 4223 00 04

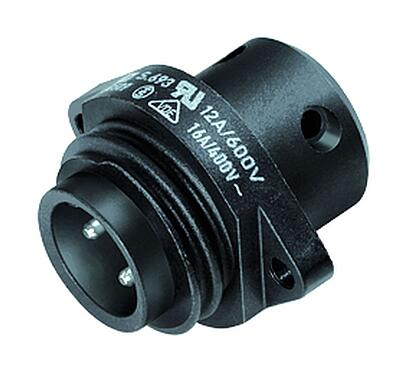

RD24 Male panel mount connector, Contacts: 3+PE, unshielded, screw clamp, IP67, UL, ESTI+, VDE, Front mounting
RD24, series 693, Power Connectors
3D 檢視(點擊啟動)
全身特徵
更多更少| 零件編號 |
09 4223 00 04
備選部件號: 09 0211 00 04
|
| 連接器設計 | Male panel mount connector |
| 版本 | Connector pin straight |
| 連接器鎖定系統 | screw |
| 服務終止 | screw clamp |
| 防護等級 | IP67 |
| 連接截面 | max. 2.50 mm² / AWG 14 |
| 溫度範圍：/至 | -40 °C / 100 °C |
| 機械使用壽命 | > 500 Mating cycles |
| 重量 （g） | 22.39 |
| 海關稅號 | 85369010 |
| 原產國 | DE |
電氣參數
更多更少| 額定電壓 | 400 V (600 V UL) |
| 額定衝擊電壓 | 6000 V |
| 額定電流 | 16 A (12 A UL) |
| 絕緣電阻 | ≥ 10¹0 Ω |
| 污染程度 | 3 |
| 過電壓類別 | III |
| 絕緣材料組 | III |
| EMC 合規性 | unshielded |
材料
更多更少| 接觸體材料 | PBT |
| 觸點材料 | CuZn (brass) |
| 觸點電鍍 | Ag (silver) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| 存在 PFAS | c7a8c0c8-6e33-4db7-8703-a4bfcb70ca66 |
授權/批准
更多更少| 審批 | UL, ESTI+, VDE |
分類
更多更少| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
安全須知
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
- 用户必须采取适当的安全防范措施，以确保连接器不能意外断开
- 请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
