零件編號: 09 0311 782 04

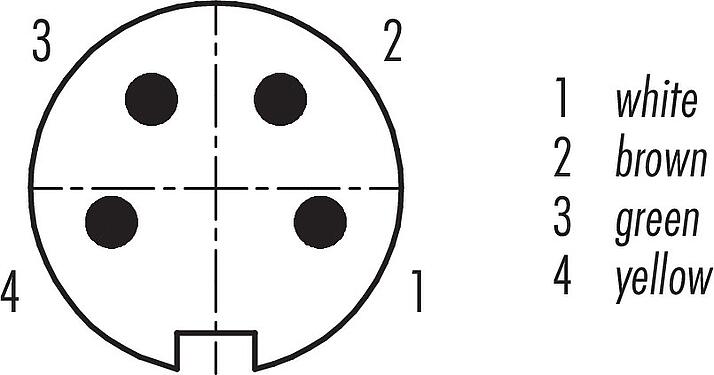

M16 Male panel mount connector, Contacts: 4 (04-a), unshielded, single wires, IP40, M18x0,75, Rear mounting
M16 IP40, series 680, Miniature Connectors
3D 檢視(點擊啟動)
全身特徵
更多更少| 零件編號 | 09 0311 782 04 |
| 連接器設計 | Male panel mount connector |
| Type standard | DIN EN 61076-2-106 |
| 線長 | 0.2 m (Standard 0.2 m. Other lengths are available on request). |
| 版本 | Connector pin straight |
| 連接器鎖定系統 | screw |
| 服務終止 | single wires |
| 防護等級 | IP40 |
| 連接截面 | AWG 22 |
| 溫度範圍：/至 | -30 °C / 85 °C |
| 機械使用壽命 | > 500 Mating cycles |
| 重量 （g） | 16.33 |
| 海關稅號 | 85369010 |
| 原產國 | DE |
電氣參數
更多更少| 額定電壓 | 300 V |
| 額定衝擊電壓 | 1500 V |
| 額定電流 | 5.0 A |
| 絕緣電阻 | ≥ 10¹0 Ω |
| 污染程度 | 1 |
| 過電壓類別 | I |
| 絕緣材料組 | II |
| EMC 合規性 | unshielded |
材料
更多更少| 外殼材料 | Zinc die-cast nickel-plated |
| 接觸體材料 | PBT (UL94 V-0) |
| 觸點材料 | CuSn (bronze) |
| 觸點電鍍 | Ag (silver) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| 存在 PFAS | 4be725a3-92a7-4f6e-848e-89fe260064bb |
關於纜線的數據
更多更少| 導線結構 | |
| 橫截面積 (mm²) | 4 x 0.34 mm² |
| 橫截面積 (AWG) | 4 x AWG 22 |
| 線徑 | 1,65 mm |
| 線色 |
brown white green yellow |
| 護套材料 | PVC |
| 線材材料 | Cu (tinned) |
| 導線結構 | 7 x 0.254 mm |
| 電氣性能 | |
| 額定電壓 | 300 V |
| 額定衝擊電壓 | 3000 V |
| 絕緣電阻 | 20.0 MΩ/Km (20 °C) |
| 熱性能 | |
| 溫度範圍線在移動從/到（°C） | -10 °C / 105 °C |
| 溫度範圍線固定範圍（°C） | -40 °C / 105 °C |
分類
更多更少| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
安全須知
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
- 用户必须采取适当的安全防范措施，以确保连接器不能意外断开
- 请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
- 为了将电缆接头与设备接头锁紧，螺纹环要用 "手拧紧"（约60 cNm）。
