零件編號: 79 9723 050 08

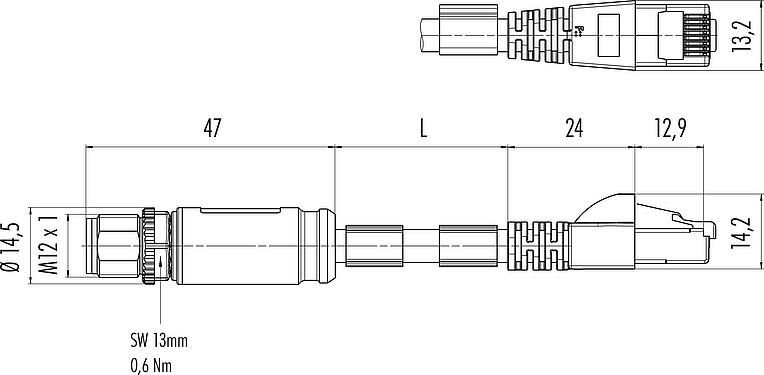

M12/M12 連接線束 針頭電纜連接器-RJ45針頭連接器, : 8, 遮罩, 預鑄電纜, IP67, UL, PUR, 綠色, AWG 26/7, 5m
M12-X, 系列 876, 自動化技術-數據傳輸
全身特徵
更多更少| 零件編號 | 79 9723 050 08 |
| 連接器設計 | 連接線束 針頭電纜連接器-RJ45針頭連接器 |
| Type standard | DIN EN 61076-2-109 |
| 電纜長度 | 5m (其他長度可應要求提供) |
| 版本 | 連接線束 |
| 連接器鎖定系統 | 螺釘 |
| 服務終止 | 預鑄電纜 |
| 防護等級 |
IP67 IP20 |
| 橫截面積 | AWG 26/7 |
| 溫度範圍：/至 | -40 °C / 85°C |
| 機械使用壽命 | > 100 插拔次數 |
| 重量 （g） | 230.00 |
| 海關稅號 | 85444290 |
| 原產國 | DE |
電氣參數
更多更少| 額定電壓 | 50V (AC)/60V (DC) |
| 額定電流 | 0.5A |
| 絕緣電阻 | > 108 Ω |
| 污染程度 | 3 |
| 傳輸速率 | CAT 6A |
| 過電壓類別 | II |
| 絕緣材料組 | II |
| EMC 合規性 | 遮罩 |
| 遮罩連接 | 螺紋環上的遮罩 |
材料
更多更少| 外殼材料 | PUR |
| 接觸體材料 | PA |
| 觸點材料 | 銅鋅(黃銅） |
| 觸點電鍍 | Au （金） |
| 鎖緊材料 | 壓鑄鋅， 鎳 |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP編號 | e1c49c97-9fc4-4a10-9959-28fed38aad31 |
授權/批准
更多更少| 審批 | UL |
分類
更多更少| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
符合性聲明
更多更少| RoHS指令 | 2011/65/EU (EN 50581:2012) |
電纜數據
更多更少| 電纜結構 | |
| 電纜直徑 | 6.2 mm |
| 截面 | AWG 26/7 |
| 護套材料 | PUR |
| 單引線絕緣 | PE |
| 單引線結構 | 8x0.14mm |
| 電纜顏色 | 綠色 |
| 機械性能 | |
| 彎曲半徑，固定電纜 | ≥ 8xØ |
| 熱性能 | |
| 溫度範圍電纜在移動/移動 | -10 °C / 60°C |
| 溫度範圍電纜固定在/到之間 | -40 °C / 85°C |
| 其他功能 | |
| 無鹵素 | 是 |
安全須知
- 连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
- 连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
- 用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
- 用户必须采取适当的安全防范措施，以确保连接器不能意外断开
- 外壳防护等级为IP67和IP68的插头连接器不适合在水中使用。在室外使用时，插头连接器必须单独进行防腐蚀保护。有关IP保护等级的进一步信息，请参见 "技术信息 "下载中心。
- 插头接头不适合市电电压。请观察污染程度和过电压类别。更多信息请参考下载中心 "技术资料"。
