주문 번호: 76 0533 1011 00105-0200

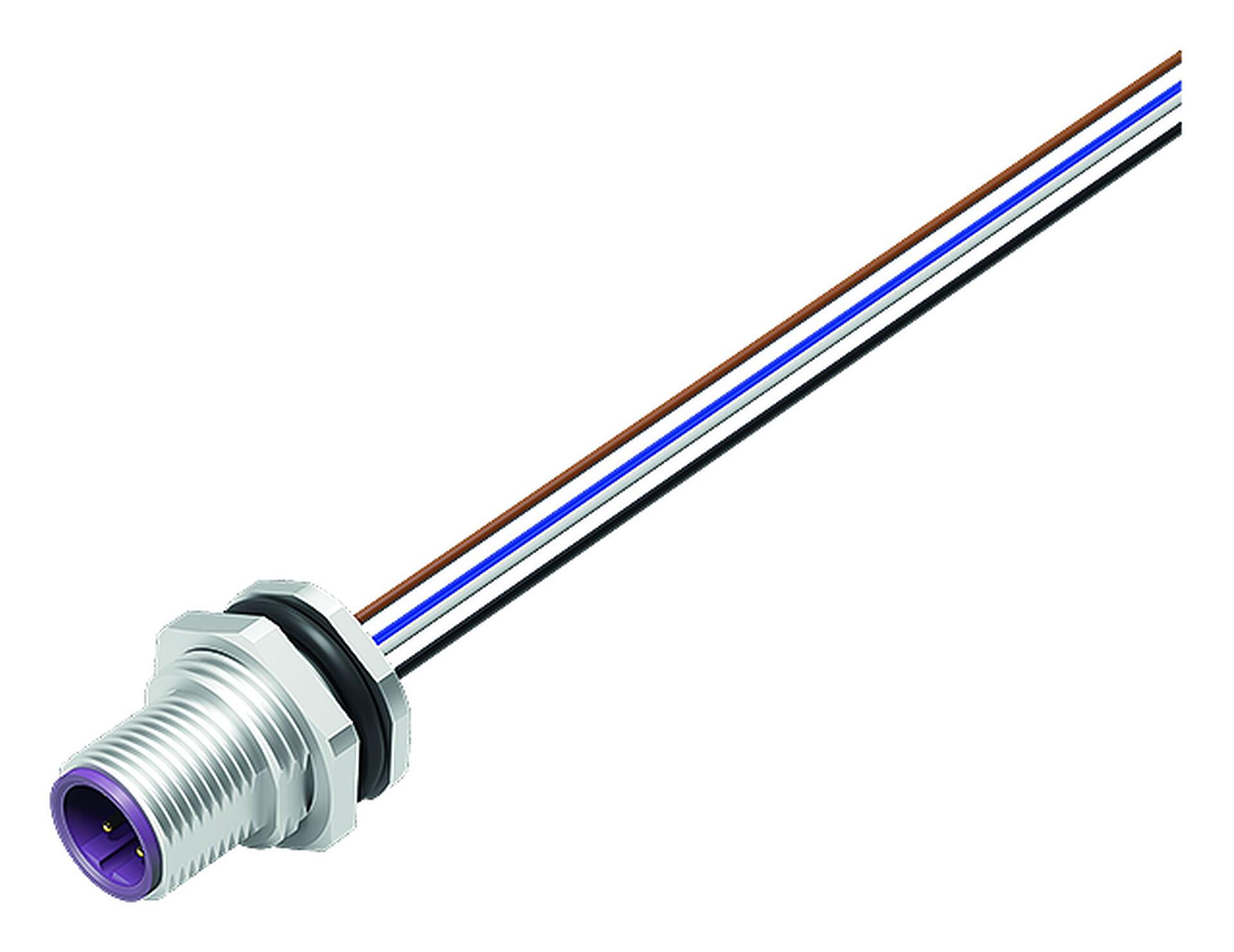

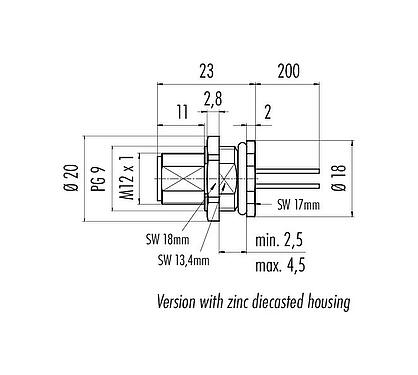

M12 Male panel mount connector, Contacts: 5, unshielded, single wires, IP68, UL 2238, PG 9, Rear mounting
M12-B, series 766, Automation Technology - Data Transmission
일반적인 특징
더보기미만| 주문 번호 |
76 0533 1011 00105-0200
이전 제품 번호: 09 4441 116 05
|
| 주의 |
Please note that, due to the change from the old to the new order number, there may be deviations in the technical specifications. For questions about product details, please use the ‘Contact Customer Service’ form on the right.
더보기 |
| 커넥터 디자인 | Male panel mount connector |
| 유형 표준 | DIN EN 61076-2-101 |
| 코딩 | B-coded |
| 와이어 길이 | 0.2 m (Standard 0.2 m. Other lengths are available on request). |
| 버전 | Connector pin straight |
| 커넥터 잠금 시스템 | screw |
| 종료 | single wires |
| 보호 수준 | IP68 |
| 연결 단면적 | 0.25 mm² / AWG 24 |
| 온도 범위에서 /까지 | -40 °C / 85 °C |
| 기계적 작동 | > 100 Mating cycles |
| 무게 (gr) | 15.40 |
| 관세 번호 | 85369010 |
| 원산지 | DE |
전기적 매개 변수
더보기미만| 정격 전압 | 60 V |
| 정격 임펄스 전압 | 1500 V |
| 정격 전류 (40 ° C) | 4.0 A |
| 절연 저항 | > 108 Ω |
| 오염도 | 3 |
| 과전압 범주 | II |
| 재료 그룹 | II |
| EMC 준수 | unshielded |
재료
더보기미만| 하우징 재질 | Zinc die-cast nickel-plated |
| 접촉 체 재질 | PA |
| 접점 재질 | CuZn (brass) |
| 접촉 도금 | Au (gold) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| PFAS 존재 | 9043c1e1-4652-40b1-8c40-190819920ac8 |
리츠 와이어에 관한 데이터
더보기미만| 와이어의 구조 | |
| 단면적(mm²) | 5 x 0.25 mm² |
| 단면적(AWG) | 5 x AWG 24 |
| 전선 직경 | 1,5 mm |
| 전선 색상 |
white brown blue black grey |
| 시스 재질 | PVC |
| 전선 재질 | Cu (tinned) |
| 전선 구조 | 7 x 0.203 mm |
| 전기적 특성 | |
| 정격 전압 | 300 V |
| 정격 임펄스 전압 | 3000 V |
| 전선 저항 | 90 Ω/Km (20°C) |
| 절연 저항 | 20.0 MΩ/Km (20 °C) |
| 열적 특성 | |
| 온도 범위 이동 전/후 (°C) | -10 °C / 105 °C |
| 온도 범위 고정선 (°C) | -30 °C / 105 °C |
승인 / 승인
더보기미만| 승인 | UL 2238 |
분류
더보기미만| eCl@ss 11.1 | 27-44-01-03 |
| ETIM 9.0 | EC003570 |
보안 고지
- 커넥터는 부하 상태에서 삽입하거나 분리해서는 안됩니다. 규정을 준수하지 않고 부적절하게 사용하면 부상을 입을 수 있습니다.
- 커넥터는 플랜트, 제어 및 전기 장치 구성의 응용 분야를 위해 개발되었습니다. 커넥터를 다른 응용 분야에서도 사용할 수 있는지 확인하는 것은 사용자의 책임입니다.
- 위험한 접촉 전압이 있는 회로에 사용되는 커넥터는 해당 규정 및 표준을 고려하여, 전기공학 지식을 가진 담당자, 또는 그의 감독 하에 설치 및 사용하여야 합니다.
- 사용자는 커넥터가 실수로 분리되지 않도록 적절한 안전 예방 조치를 취해야합니다.
- 보호 등급 IP67 및 IP68의 커넥터는 수중 사용에 적합하지 않습니다. 실외에서 사용할 경우 커넥터를 부식으로부터 별도로 보호하여야 합니다. IP 보호 등급에 대한 자세한 내용은 "기술 정보"다운로드 센터를 참조하십시오.
- 오염도와 과전압 범주에 유의하십시오. 자세한 내용은 "기술 정보"다운로드 센터를 참조하십시오.
- 장치 커넥터와 케이블 커넥터를 체결하려면 나사산 링을 약 60cNm의 토크로 조입니다.
