Beställning nr: 99 4445 202 05

M12 Flänsplugg, vinklad, antal poler: 5, oskärmad, THR, IP67, UL, tvådelad design

M12-B, Serie 766, Automatiseringsteknik – dataöverföring
Produktjämförelse
Nedladdningar
Allmänna värden
Merless
Artikelnummer 99 4445 202 05
Kontakttyp Flänsplugg, vinklad
Typ standard DIN EN 61076-2-101
Version Anslutningsdon pin vinklad
Kopplingsmetod skruvning
Kontakttermineringstyp THR
Skyddsklass IP67
Temperaturområde från / till -40 °C / 85 °C
Mekanisk livslängd > 100 anslutningscykler

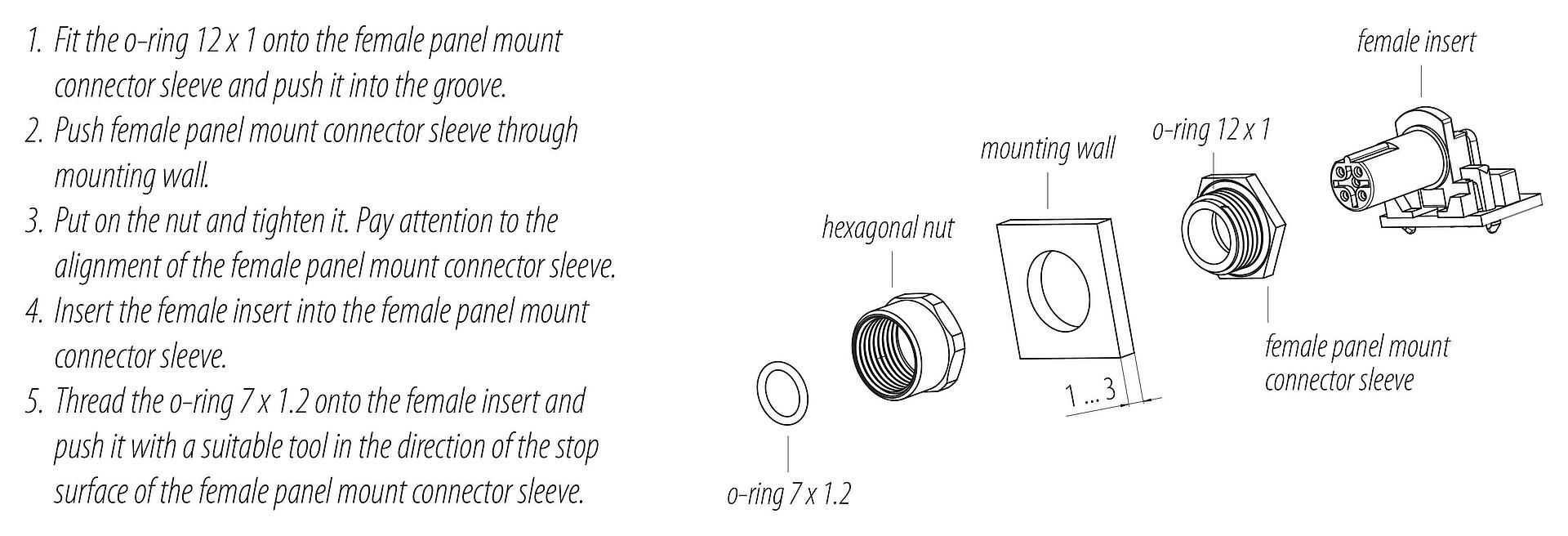

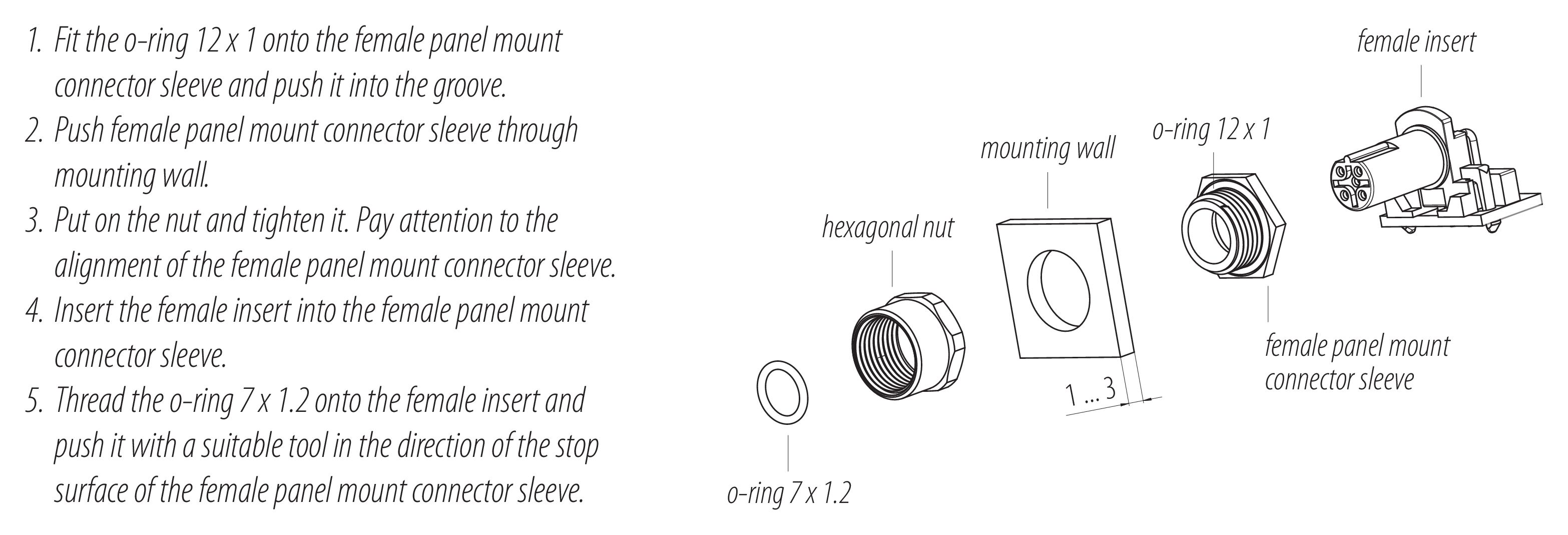

Ytterligare information tvådelad design
Vikt (gr) 8.47
Tullvarukod 85369010
Ursprungsland DE
Märkspänning 60 V
Märkt impulsspänning 1500 V
Märkström 4,0 A
Isoleringsmotstånd > 108 Ω
Nedsmutsningsgrad 3
Överspänningskategori II
Isolationsgrupp II
EMC godkänd oskärmad
Material kontakthus CuZn (mässing, förnicklad)
Material kontaktinsats PA
material kontaktelement CuZn(mässing)
Plätering kontaktelement Au (guld)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP-nummer 9938f22e-13fb-444f-84d9-7dd758926c52
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Säkerhetsmeddelanden
  1. Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
  2. Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
  3. Kontaktdon som används i kretsar med farliga kontaktspänningar får endast installeras och användas av eller under övervakning av personer som har utbildats i elektroteknik, med hänsyn till tillämpliga bestämmelser och standarder.
  4. Användaren måste vidta lämpliga säkerhetsåtgärder så att kontakten inte kan kopplas bort av misstag.
  5. Kontaktdon med skyddsklass IP67 och IP68 är inte lämpliga för användning under vatten. Vid användning utomhus måste kontakterna skyddas separat mot korrosion. Mer information om klasserna för IP-skydd finns i nedladdningscentret "Teknisk information".
  6. Kontakten är inte lämplig för nätspänningar. Observera graden av föroreningar och överspänningskategorin. Mer information finns i nedladdningscentret "Teknisk information".
  7. För att låsa kabelkontakten med enhetskontakten dras den gängade ringen "handtätt" (ca 60 cNm).
