Snap-In 4-way distributor, Contacts: 3, unshielded, pluggable, IP67

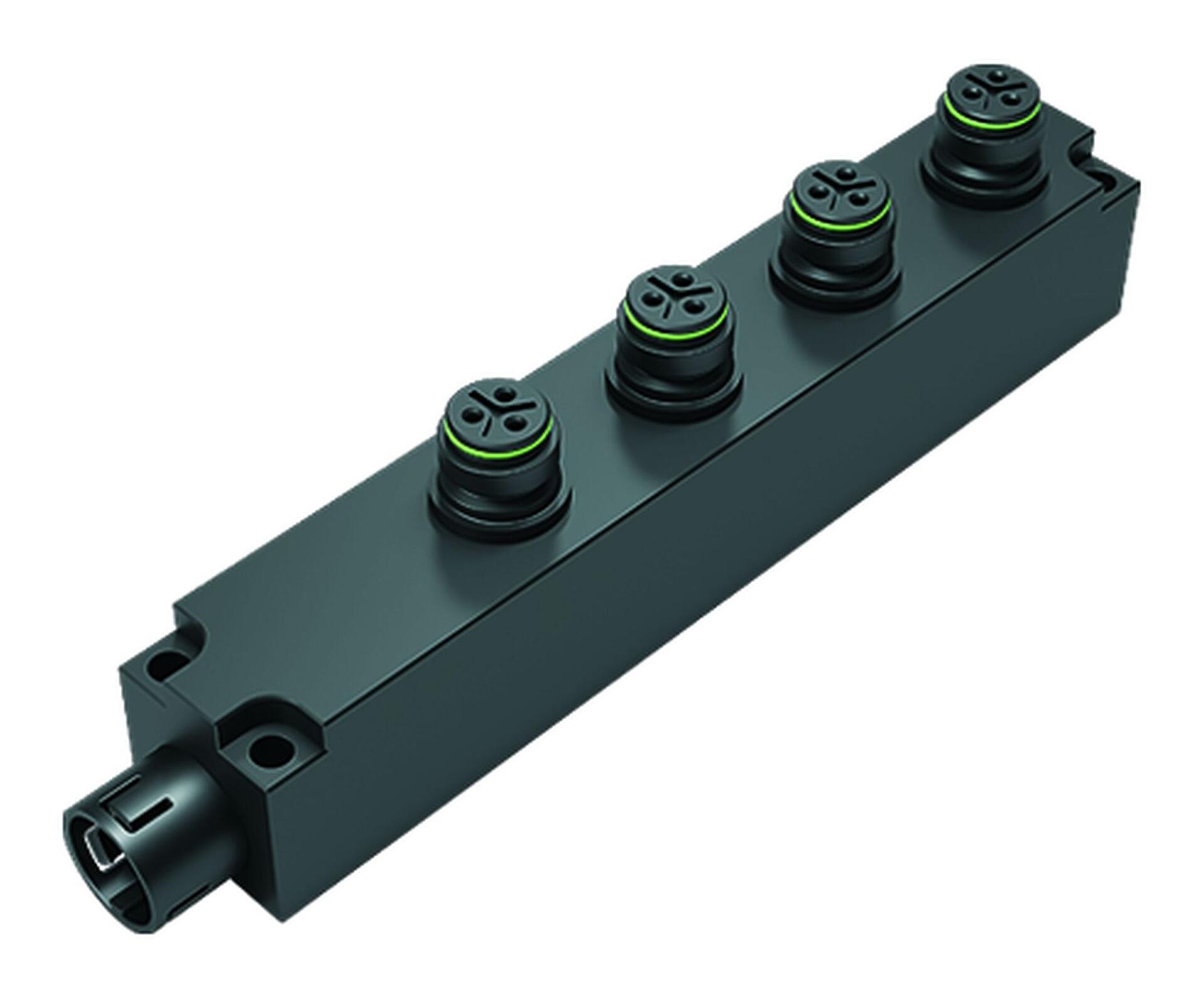

Kuva (voi vaihdella) Snap-In 4-way distributor, Contacts: 3, unshielded, pluggable, IP67 — Kuva (voi vaihdella)

3D-näkymä Snap-In 4-way distributor, Contacts: 3, unshielded, pluggable, IP67 — 3D-näkymä

Kosketinten liitäntäkaavio Snap-In 4-way distributor, Contacts: 3, unshielded, pluggable, IP67 — Kosketinten liitäntäkaavio

Mittakaavapiirustus Snap-In 4-way distributor, Contacts: 3, unshielded, pluggable, IP67 — Mittakaavapiirustus

Koskettimien järjestys (plug in -puoli) Snap-In 4-way distributor, Contacts: 3, unshielded, pluggable, IP67 — Koskettimien järjestys (plug in -puoli)

Ordernummer	72 9139 000 04
Anslutningsdesign	4-way distributor
Versio	Distribution Blocks
Kontaktlåsning	snap-in
Anslutningstyp	pluggable
Typ av skydd	IP67
Begränsa temperaturen från / till	-40 °C / 85 °C
Mekanisk livslängd	> 500 Mating cycles
Vikt (gr)	146.94
Tulltaxenummer	85369010

Märkspänning	250 V
Märkd impulsspänning	2500 V
Märkström	7.0 A
Isoleringsmotstånd	> 10⁸ Ω
Grad	2
Gruppen isolerande material	II
EMC lämplighet	unshielded

Materialbostäder	PA66 (UL94 HB)
Material Kontakt kropp	PA black
Materialkontakt	CuSn (bronze)
Kontaktyta	Au (gold)
REACH SVHC	CAS 7439-92-1 (Lead)
PFAS-yhdisteiden esiintyminen	521b4b52-f4d6-47af-8b7f-805044f55e06

eCl@ss 11.1	27-06-03-11
ETIM 9.0	EC002638

Pienjännitedirektiivit	EN 60529:1991

Ilmoita virheestä sivustolla

Turvallisuushuomautukset

Liittimiä ei saa asentaa tai irrottaa kuormituksen alaisena. Laitteiden noudattamatta jättäminen ja virheellinen käyttö voi johtaa henkilövahinkoihin.
Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
Pistokeliittimet, joita käytetään piireissä, joissa on vaarallinen kosketusjännite, saa asentaa ja käyttää vain sähkötekniikan koulutuksen saaneet henkilöt tai heidän valvonnassaan ottaen huomioon sovellettavat määräykset ja standardit.
Käyttäjän on toteutettava asianmukaiset turvatoimenpiteet, jotta liitintä ei voida vahingossa irrottaa.
Liittimet, joiden suojausluokka on IP67 ja IP68, eivät sovellu käytettäväksi veden alla. Ulkona käytettäessä liittimet on suojattava erikseen korroosiolta. Lisätietoja IP-suojausluokista on teknisten tietojen latauskeskuksessa.
Huomaa saasteaste ja ylijännitekategoria. Lisätietoja on teknisten tietojen latauskeskuksessa.
