M12-S
M12 Female angled connector, Contacts: 3+PE, unshielded, moulded on the cable, IP68, UL, PUR, black, 4 x 1.50 mm², 5 m

Kuva (voi vaihdella) M12 Female angled connector, Contacts: 3+PE, unshielded, moulded on the cable, IP68, UL, PUR, black, 4 x 1.50 mm², 5 m — Kuva (voi vaihdella)

3D-näkymä M12 Female angled connector, Contacts: 3+PE, unshielded, moulded on the cable, IP68, UL, PUR, black, 4 x 1.50 mm², 5 m — 3D-näkymä

Alennuskäyrä M12 Female angled connector, Contacts: 3+PE, unshielded, moulded on the cable, IP68, UL, PUR, black, 4 x 1.50 mm², 5 m — Alennuskäyrä

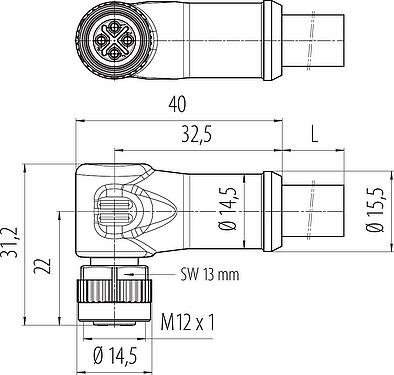

Mittakaavapiirustus M12 Female angled connector, Contacts: 3+PE, unshielded, moulded on the cable, IP68, UL, PUR, black, 4 x 1.50 mm², 5 m — Mittakaavapiirustus

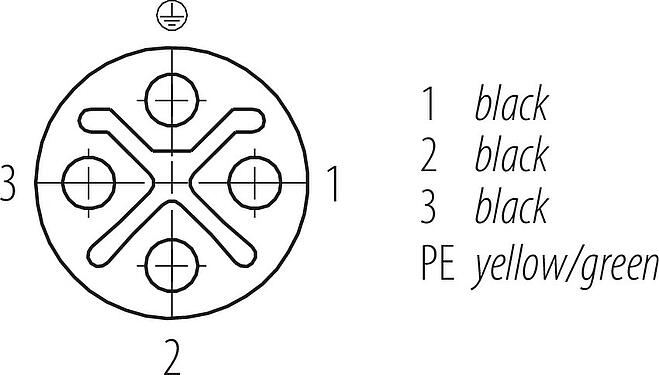

Koskettimien järjestys (plug in -puoli) M12 Female angled connector, Contacts: 3+PE, unshielded, moulded on the cable, IP68, UL, PUR, black, 4 x 1.50 mm², 5 m — Koskettimien järjestys (plug in -puoli)

Kaapelin pituustoleranssi M12 Female angled connector, Contacts: 3+PE, unshielded, moulded on the cable, IP68, UL, PUR, black, 4 x 1.50 mm², 5 m — Kaapelin pituustoleranssi

Ordernummer	77 0694 0000 50704-0500
Anslutningsdesign	Female angled connector
Tyyppistandardi	DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10
Koodaus	S-coded
Kaapelin pituus	5 m (Standard 2 m and 5 m. Other lengths are available on request.)
Versio	Connector socket angled
Kontaktlåsning	screw
Anslutningstyp	moulded on the cable
Typ av skydd	IP68
Liitännän poikkileikkaus	1.50 mm² / AWG 16
Begränsa temperaturen från / till	-40 °C / 85 °C
Mekanisk livslängd	> 100 Mating cycles
Vikt (gr)	541.53
Tulltaxenummer	85444290
Alkuperämaa	DE

Märkspänning	630 V
Märkd impulsspänning	6000 V
Märkström	12.0 A
Grad	3
Överspänningskategori	III
Gruppen isolerande material	II
EMC lämplighet	unshielded

Materialbostäder	PUR
Material Kontakt kropp	PUR
Materialkontakt	CuSn (bronze)
Kontaktyta	Au (gold)
REACH SVHC	CAS 7439-92-1 (Lead)
PFAS-yhdisteiden esiintyminen	b51d051c-cb43-4d9d-b154-bb43dc561082

Kaapelin rakenne
Kaapelin halkaisija	8.1 mm
Poikkileikkaus	4 x 1.50 mm²
Pälsmaterial	PUR
Isoleringssträng	PP
Tråduppbyggnad	84 x 0.15 mm
Kabelfärg	black
Sähköiset ominaisuudet
Ledarmotstånd	146 Ω/Km (20°C)
Mekaaniset ominaisuudet
Böjradiekabel fast	≥ 10 x Ø
Böjd radiekabel flyttas	≥ 15 x Ø
Böjningscykler	5 million
Resa horisontellt	20 m
Reshastighet	180 m/min (at 2.5 m)
Lämpöominaisuudet
Temperaturområdeskabeln flyttas från / till	-20 °C / 80 °C
Temperaturområdeskabel fast från / till	-50 °C / 80 °C
Muut ominaisuudet
Halogeeniton	yes

Hyväksynnät	UL

eCl@ss 11.1	27-06-03-11
ETIM 9.0	EC002638

Pienjännitedirektiivit	EN 60529:1991
RoHS-direktiivi	EN IEC 63000:2018

Copper (9903.78.01)	0.000058 kg

Ilmoita virheestä sivustolla

Turvallisuushuomautukset

Liittimiä ei saa asentaa tai irrottaa kuormituksen alaisena. Laitteiden noudattamatta jättäminen ja virheellinen käyttö voi johtaa henkilövahinkoihin.
Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
Liittimen tahattoman avaamisen estämiseksi kotelon ja liitinpään välinen lanka on kiinnitettävä sopivalla syanoakrylaattiliimalla, kun sitä käytetään piireissä, joiden jännite on vaarallinen koskettaa. Tämä ei koske liittimiä, joita käytetään SELV- ja PELV-piireissä standardin IEC 61140 (EN 61140, VDE 0140-1) mukaisesti.
Pistokeliittimet, joita käytetään piireissä, joissa on vaarallinen kosketusjännite, saa asentaa ja käyttää vain sähkötekniikan koulutuksen saaneet henkilöt tai heidän valvonnassaan ottaen huomioon sovellettavat määräykset ja standardit.
Käyttäjän on toteutettava asianmukaiset turvatoimenpiteet, jotta liitintä ei voida vahingossa irrottaa.
Liittimet, joiden suojausluokka on IP67 ja IP68, eivät sovellu käytettäväksi veden alla. Ulkona käytettäessä liittimet on suojattava erikseen korroosiolta. Lisätietoja IP-suojausluokista on teknisten tietojen latauskeskuksessa.
Huomaa saasteaste ja ylijännitekategoria. Lisätietoja on teknisten tietojen latauskeskuksessa.
Kaapeliliittimen lukitsemiseksi laiteliittimellä kierteitetty rengas kiristetään "käsin tiukasti" (noin 60 cNm).
Jos kaapeliliittimissä on metallinen kierrerengas, on ehdottomasti varmistettava, että liitin on yhteydessä laiteliittimen PE-suojakoskettimeen. Kaapeleiden liittäminen sellaisten laiteliittimien välille, joita ei ole kytketty PE-koskettimeen, ei ole sallittua. Käyttäjän on varmistettava, että suojamaadoitusjohdin on jatkuvasti kytketty.
