Ordernummer	77 3530 3529 50705-0200
Anslutningsdesign	Connecting cable male cable connector - female cable connector
Tyyppistandardi	DIN EN 61076-2-101
Koodaus	A-coded
Kaapelin pituus	2 m (Standard 1 m and 2 m. Other lengths are available on request.)
Versio	Double ended cordsets
Kontaktlåsning	screw
Anslutningstyp	moulded on the cable
Typ av skydd	IP67
Liitännän poikkileikkaus	0.25 mm² / AWG 24
Begränsa temperaturen från / till	-25 °C / 90 °C
Mekanisk livslängd	> 100 Mating cycles
Vikt (gr)	102.48
Tulltaxenummer	85444290
Alkuperämaa	DE

Märkspänning	60 V
Märkd impulsspänning	1500 V
Märkström	4.0 A
Isoleringsmotstånd	≥ 10⁸ Ω
Grad	3
Överspänningskategori	II
Gruppen isolerande material	II
EMC lämplighet	shielded

Materialbostäder	PUR
Material Kontakt kropp	PUR
Materialkontakt	CuZn (brass) / CuSn (bronze)
Kontaktyta	Au (gold)
Lukitusmateriaali	CuZn (brass)
REACH SVHC	CAS 7439-92-1 (Lead)
PFAS-yhdisteiden esiintyminen	12236cf2-f50b-4201-b040-4643764c46e4

Kaapelin rakenne
Kaapelin halkaisija	4.8 mm
Poikkileikkaus	5 x 0.25 mm²
Pälsmaterial	PUR
Isoleringssträng	PP9Y halogen-free
Tråduppbyggnad	32 x 0.10 mm
Kabelfärg	black
Mekaaniset ominaisuudet
Böjradiekabel fast	≥ 5 x Ø
Böjd radiekabel flyttas	≥ 10 x Ø
Böjningscykler	> 2 million
Tillåten acceleration	5 m/s²
Resa horisontellt	5 m/s² -> 5 m
Resa vertikalt	5 m/s² -> 2 m
Reshastighet	≤ 200 m/min (5 m horizontal distance)
Lämpöominaisuudet
Temperaturområdeskabeln flyttas från / till	-25 °C / 90 °C (UL +80 °C)
Temperaturområdeskabel fast från / till	-50 °C / 90 °C (UL +80 °C)
Muut ominaisuudet
Halogeeniton	yes

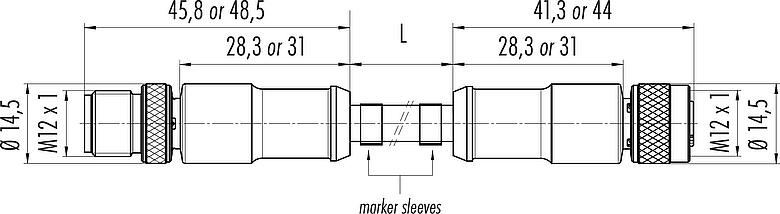

M12 Connecting cable male cable connector - female cable connector, Contacts: 5, shielded, moulded on the cable, IP67, UL 2238, PUR, black, 5 x 0.25 mm², 2 m

M12-A, series 763, Automation Technology - Sensors and Actuators
