Нет заказа: 09 5286 00 08

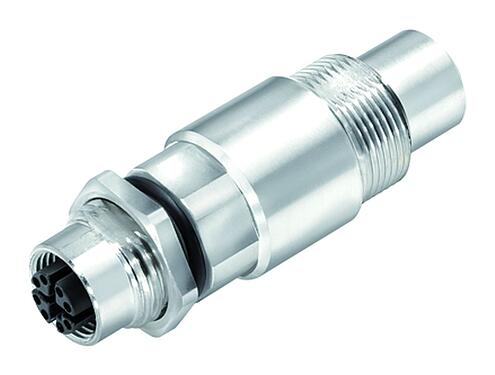

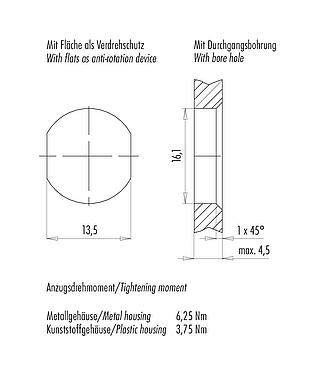

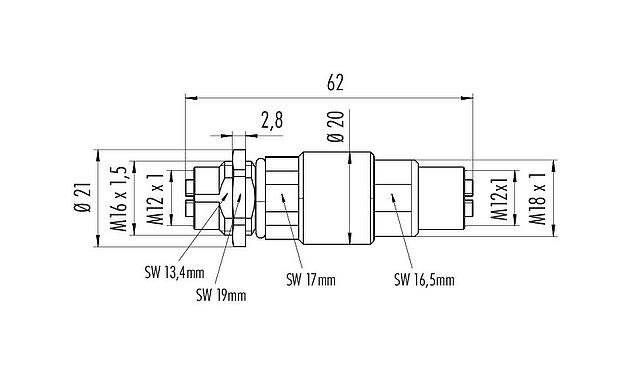

M12 Lead-through for control cabinet, Contacts: 8, shielded, pluggable, IP67, UL, Rear mounting
M12-X, series 825, Automation Technology - Data Transmission
Общие характеристики
большеменьше| Номер для заказа | 09 5286 00 08 |
| Конструкция соединителя | Lead-through for control cabinet |
| Стандарт типа | DIN EN 61076-2-109 |
| Кодировка | X-coded |
| Версия | Lead-through for control cabinets |
| Система фиксации разъема | screw |
| Концевая заделка | pluggable |
| Степень защиты | IP67 |
| Температурный диапазон от/до | -40 °C / 85 °C |
| Механическая операция | > 100 Mating cycles |
| Вес (г) | 53.59 |
| Номер таможенного тарифа | 85369010 |
Электрические параметры
большеменьше| Номинальное напряжение | 50 V (AC) / 60 V (DC) |
| Номинальное импульсное напряжение | 800 V |
| Номинальный ток | 0.5 A |
| Сопротивление изоляции | > 108 Ω |
| Степень загрязнения | 3 |
| Скорость передачи | CAT 6A |
| Категория перенапряжения | II |
| Группа материала | III |
| Соответствие EMV | shielded |
| Подключение экрана | Shield on the housing |
Материал
большеменьше| Материал корпуса | Zinc die-cast nickel-plated |
| Материал тела контакта | PA |
| Материал контакта | CuZn (brass) |
| Покрытие контактов | Au (gold) |
| Фиксирующий материал | CuZn (brass) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Наличие PFAS | 51c2fe78-a50b-4b17-a550-9a8aed7639e7 |
Авторизация/утверждение
большеменьше| Approvals | UL |
| Нормы и правила |
DIN EN 61373 DIN EN 45545-2 (according to requirement set R26 (HL1 - HL3)) |
Классификация
большеменьше| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Заявления о соответствии
большеменьше| Директива ЕС по низковольтному оборудованию | EN IEC 63000:2018 |
Уведомления о безопасности
- Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
- Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
- Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
- Пользователь должен принять необходимые меры безопасности, чтобы исключить случайное рассоединение разъема.
- Штекерные разъемы, оболочка которых обеспечивает степень защиты IP67 и IP68, не подходят для использования под водой. При использовании вне помещений штекерные разъемы необходимо отдельно защищать от коррозии. Подробнее о классах защиты IP см. в центре материалов для скачивания «Техническая информация».
- Следует учитывать степень загрязнения и категорию перенапряжения. Подробнее см. в центре материалов для скачивания «Техническая информация».
- Чтобы соединить кабельный разъем с разъемом устройства, необходимо от руки (ок. 60 сНм)затянуть резьбовое кольцо .
