  4. M18 Угловая розетка, Количество полюсов: 4, 6,5-8,0 мм, не экранированный, винтовая клемма, IP67, UL
Нет заказа: 09 0440 000 04

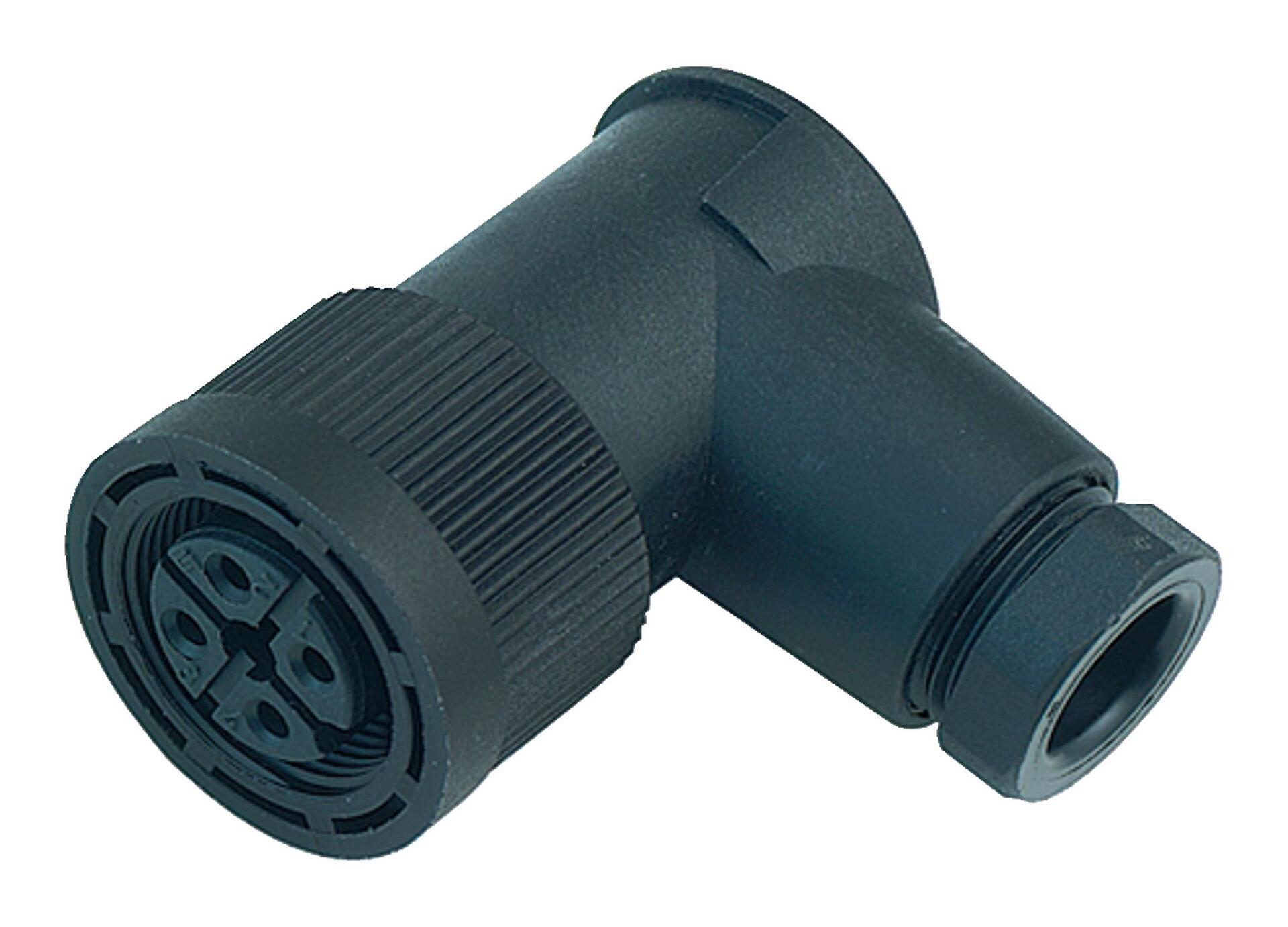

M18 Угловая розетка, Количество полюсов: 4, 6,5-8,0 мм, не экранированный, винтовая клемма, IP67, UL

M18, серия 714, Средства автоматизации - подача напряжения и электропитание
Сравнить продукт
Загрузки
Общие характеристики
большеменьше
Номер для заказа 09 0440 000 04
Конструкция соединителя Угловая розетка
Версия Pазъем розетка угловой
Система фиксации разъема винты
Концевая заделка винтовая клемма
Степень защиты IP67
Площадь сечения 1,50 мм² / AWG 16
Кабельный вывод 6,5-8,0 мм
Свиваемость 60° (6 вариантов кодировки)
Температурный диапазон от/до -25 °C / 85 °C
Механическая операция > 50 циклов соединения
Вес (г) 28.51
Номер таможенного тарифа 85369010
Страна происхождения DE
Номинальное напряжение 250 V
Номинальное импульсное напряжение 4000 V
Номинальный ток 16 A (5 A UL)
Сопротивление изоляции > 108 Ω
Степень загрязнения 3
Категория перенапряжения III
Группа материала III
Соответствие EMV не экранированный
Материал корпуса ПБТ/ПА
Материал тела контакта ПА (UL94 V-0) / ПБТ (UL94 V-0)
Материал контакта CuZn (латунь)
Покрытие контактов CuSnZn (Опталлой)
Фиксирующий материал ПА
REACH SVHC CAS 96-45-7 (Imidazolidine-2-thione)
CAS 7439-92-1 (Lead)
Номер SCIP 1573b20c-c6e5-40f3-8834-befe112fbc32
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Директива ЕС по низковольтному оборудованию 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Уведомления о безопасности
  1. Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
  2. Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
  3. Для защиты от непреднамеренного открытия разъема резьбовое соединение между корпусом и головкой следует зафиксировать подходящим цианоакрилатным клеем, если разъем используется в цепях с опасным напряжением. Это не касается разъемов, применяемых в цепях SELV и PELV согласно IEC 61140 (EN 61140, VDE 0140-1).
  4. Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
  5. Пользователь должен принять необходимые меры безопасности, чтобы исключить случайное рассоединение разъема.
  6. Штекерные разъемы, оболочка которых обеспечивает степень защиты IP67 и IP68, не подходят для использования под водой. При использовании вне помещений штекерные разъемы необходимо отдельно защищать от коррозии. Подробнее о классах защиты IP см. в центре материалов для скачивания «Техническая информация».
  7. Штекерный разъем не подходит для сетевого напряжения. Следует учитывать степень загрязнения и категорию перенапряжения. Подробнее см. в центре материалов для скачивания «Техническая информация».
