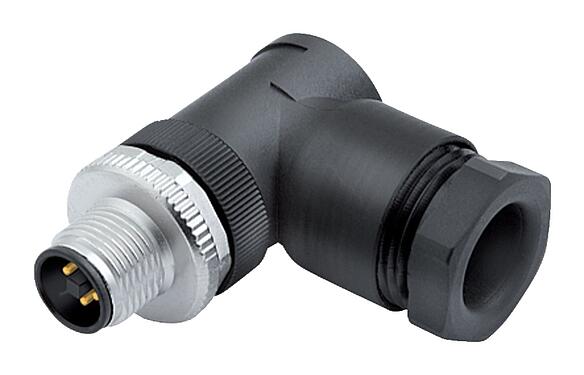

M12 Угловой штекер, Количество полюсов: 4, 8,0-10,0 мм, не экранированный, винтовая клемма, IP67, UL, VDE

M12-T, серия 813, Средства автоматизации - подача напряжения и электропитание
Сравнить продукт
Загрузки
Общие характеристики
большеменьше
Номер для заказа 99 0629 58 04
Конструкция соединителя Угловой штекер
Стандарт типа DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10
Версия Pазъем вилка угловой
Система фиксации разъема винты
Концевая заделка винтовая клемма
Степень защиты IP67
Площадь сечения макс. 1,50 мм² / AWG 16
Кабельный вывод 8,0-10,0 мм
Свиваемость 90° (4 варианта кодировки)
Температурный диапазон от/до -40 °C / 85 °C
Механическая операция > 100 циклов соединения
Вес (г) 27.50
Номер таможенного тарифа 85369010
Страна происхождения DE
Номинальное напряжение 63 V
Номинальное импульсное напряжение 1500 V
Номинальный ток 12,0 A
Степень загрязнения 3
Категория перенапряжения III
Группа материала II
Соответствие EMV не экранированный
Материал корпуса ПА
Материал тела контакта ПА
Материал контакта CuZn (латунь)
Покрытие контактов Au (золото)
REACH SVHC CAS 7439-92-1 (Lead)
Номер SCIP 1a0259e2-4576-42bd-9531-f3fd4cb5fef8
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Уведомления о безопасности
  1. Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
  2. Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
  3. Для защиты от непреднамеренного открытия разъема резьбовое соединение между корпусом и головкой следует зафиксировать подходящим цианоакрилатным клеем, если разъем используется в цепях с опасным напряжением. Это не касается разъемов, применяемых в цепях SELV и PELV согласно IEC 61140 (EN 61140, VDE 0140-1).
  4. Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
  5. Пользователь должен принять необходимые меры безопасности, чтобы исключить случайное рассоединение разъема.
  6. Штекерные разъемы, оболочка которых обеспечивает степень защиты IP67 и IP68, не подходят для использования под водой. При использовании вне помещений штекерные разъемы необходимо отдельно защищать от коррозии. Подробнее о классах защиты IP см. в центре материалов для скачивания «Техническая информация».
  7. Штекерный разъем не подходит для сетевого напряжения. Следует учитывать степень загрязнения и категорию перенапряжения. Подробнее см. в центре материалов для скачивания «Техническая информация».
  8. Чтобы соединить кабельный разъем с разъемом устройства, необходимо от руки (ок. 60 сНм)затянуть резьбовое кольцо .
