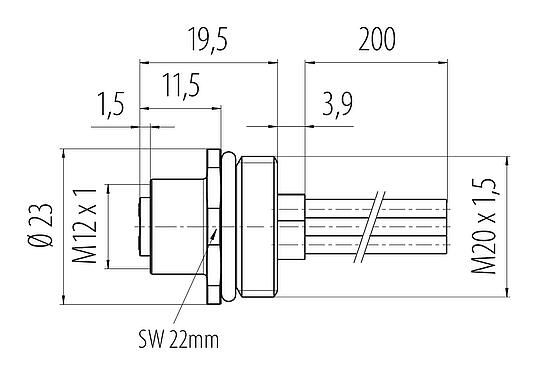

M12 Female panel mount connector, Contacts: 4, unshielded, single wires, IP68, UL 2238, M20x1.5, Front mounting, potted
M12-T, series 813, Automation Technology - Voltage and Power Supply
Общие характеристики
большеменьше| Номер для заказа |
76 0440 0115 00044-0200
Старый номер изделия: 09 0632 642 04
|
| Внимание |
Please note that, due to the change from the old to the new order number, there may be deviations in the technical specifications. For questions about product details, please use the ‘Contact Customer Service’ form on the right.
больше |
| Конструкция соединителя | Female panel mount connector |
| Стандарт типа | DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10 |
| Кодировка | T-coded |
| Длина провода | 0.2 m (Standard 0.2 m. Other lengths are available on request). |
| Версия | Connector socket straight |
| Система фиксации разъема | screw |
| Концевая заделка | single wires |
| Степень защиты | IP68 |
| Сечение соединения | 1.50 mm² / AWG 16 |
| Температурный диапазон от/до | -40 °C / 85 °C |
| Механическая операция | > 100 Mating cycles |
| Вес (г) | 33.58 |
| Номер таможенного тарифа | 85369010 |
| Страна происхождения | DE |
Электрические параметры
большеменьше| Номинальное напряжение | 63 V |
| Номинальное импульсное напряжение | 1500 V |
| Номинальный ток | 12.0 A |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа материала | II |
| Соответствие EMV | unshielded |
Материал
большеменьше| Материал тела контакта | PA |
| Материал контакта | CuSn (bronze) |
| Покрытие контактов | Au (gold) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Наличие PFAS | 8bac57a0-8f00-4ea6-9f2d-01f70a94dc89 |
Данные по лизным проводам
большеменьше| Структура провода | |
| Сечение (мм²) | 4 x 1.50 mm² |
| Сечение (AWG) | 4 x AWG 16 |
| Диаметр провода | 2,5 mm |
| Цвет провода |
black blue brown white |
| Материал оболочки | PVC |
| Материал провода | Cu (tinned) |
| Структура провода | 41 x 0.203 mm |
| Электрические свойства | |
| Номинальное напряжение | 300 V |
| Номинальное импульсное напряжение | 2500 V |
| Сопротивление провода | 13,3 Ω/Km (20°C) |
| Сопротивление изоляции | 100.0 Ω/Km (20 °C) |
| Термические свойства | |
| Диапазон температур провода при перемещении от / до (°C) | -10 °C / 105 °C |
| Диапазон температур провода от / до (°C) | -40 °C / 105 °C |
Авторизация/утверждение
большеменьше| Approvals | UL 2238 |
Классификация
большеменьше| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Уведомления о безопасности
- Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
- Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
- Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
- Пользователь должен принять необходимые меры безопасности, чтобы исключить случайное рассоединение разъема.
- Штекерные разъемы, оболочка которых обеспечивает степень защиты IP67 и IP68, не подходят для использования под водой. При использовании вне помещений штекерные разъемы необходимо отдельно защищать от коррозии. Подробнее о классах защиты IP см. в центре материалов для скачивания «Техническая информация».
- Следует учитывать степень загрязнения и категорию перенапряжения. Подробнее см. в центре материалов для скачивания «Техническая информация».
- Чтобы соединить кабельный разъем с разъемом устройства, необходимо от руки (ок. 60 сНм)затянуть резьбовое кольцо .
