Нет заказа: 99 0693 500 04

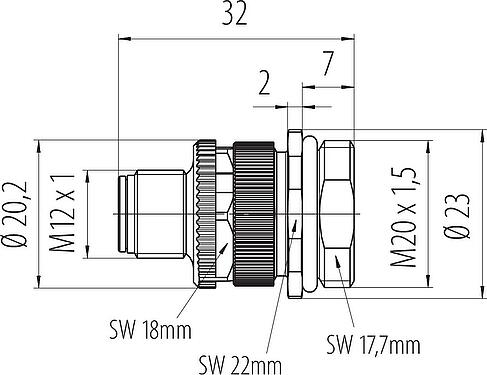

M12 Male panel mount connector, Contacts: 3+PE, unshielded, screw clamp, IP68, UL 2238, VDE, M20x1.5, Front mounting, for the power supply
M12-S, series 814, Automation Technology - Voltage and Power Supply
Общие характеристики
большеменьше| Номер для заказа | 99 0693 500 04 |
| Конструкция соединителя | Male panel mount connector |
| Стандарт типа | DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10 |
| Кодировка | S-coded |
| Версия | Connector pin straight |
| Система фиксации разъема | screw |
| Концевая заделка | screw clamp |
| Степень защиты | IP68 |
| Сечение соединения | max. 1.50 mm² / AWG 16 |
| Температурный диапазон от/до | -40 °C / 85 °C |
| Механическая операция | > 100 Mating cycles |
| Вес (г) | 18.50 |
| Номер таможенного тарифа | 85369010 |
| Страна происхождения | DE |
Электрические параметры
большеменьше| Номинальное напряжение | 630 V |
| Номинальное импульсное напряжение | 6000 V |
| Номинальный ток | 12.0 A |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа материала | II |
| Соответствие EMV | unshielded |
Материал
большеменьше| Материал корпуса | PA |
| Материал тела контакта | PA |
| Материал контакта | CuZn (brass) |
| Покрытие контактов | Au (gold) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Наличие PFAS | dbd04cae-c3a2-4753-a98e-e722a3a82e98 |
Авторизация/утверждение
большеменьше| Approvals | UL 2238, VDE |
Классификация
большеменьше| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
Trade-Compliance
большеменьше| Copper (9903.78.01) | 0.000221 kg |
Уведомления о безопасности
- Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
- Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
- Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
- Пользователь должен принять необходимые меры безопасности, чтобы исключить случайное рассоединение разъема.
- Штекерные разъемы, оболочка которых обеспечивает степень защиты IP67 и IP68, не подходят для использования под водой. При использовании вне помещений штекерные разъемы необходимо отдельно защищать от коррозии. Подробнее о классах защиты IP см. в центре материалов для скачивания «Техническая информация».
- Следует учитывать степень загрязнения и категорию перенапряжения. Подробнее см. в центре материалов для скачивания «Техническая информация».
- Чтобы соединить кабельный разъем с разъемом устройства, необходимо от руки (ок. 60 сНм)затянуть резьбовое кольцо .
- В случае кабельных разъемов с металлическим резьбовым кольцом необходимо обеспечить соединение с защитным контактом PE разъема прибора. Подключение кабелей между разъемами прибора, не подключенными к заземляющему контакту, не допускается. Пользователь должен обеспечить непрерывное подключение проводника защитного заземления.
