Нет заказа: 86 0244 0000 00044

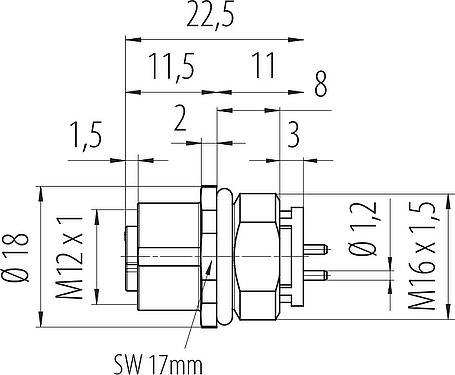

M12 Female panel mount connector, Contacts: 4, unshielded, THR, IP68, UL 2238, M16x1.5, Front mounting
M12-L, series 823, Automation Technology - Voltage and Power Supply
Общие характеристики
большеменьше| Номер для заказа | 86 0244 0000 00044 |
| Конструкция соединителя | Female panel mount connector |
| Кодировка | L-coded |
| Версия | Connector socket straight |
| Система фиксации разъема | screw |
| Концевая заделка | THR |
| Степень защиты | IP68 |
| Сечение соединения | max. 1.50 mm² with ferrule / max. 2.50 mm² without ferrule / AWG 16 with wire-end ferrule / AWG 14 without wire-end ferrule |
| Температурный диапазон от/до | -40 °C / 105 °C |
| Механическая операция | > 100 Mating cycles |
| Вес (г) | 10.74 |
| Номер таможенного тарифа | 85369010 |
Электрические параметры
большеменьше| Номинальное напряжение | 63 V |
| Номинальное импульсное напряжение | 1500 V |
| Номинальный ток | 16.0 A |
| Сопротивление изоляции | > 10¹0 Ω |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа материала | I |
| Соответствие EMV | unshielded |
Материал
большеменьше| Материал тела контакта | PA |
| Материал контакта | CuSn (bronze) |
| Покрытие контактов | Au (gold) |
| Фиксирующий материал | Zinc die-cast nickel-plated |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Наличие PFAS | ec33be88-f1a7-46be-8f29-b8ea961f0e7d |
Авторизация/утверждение
большеменьше| Approvals | UL 2238 |
Заявления о соответствии
большеменьше| Директива ЕС по низковольтному оборудованию | EN 60529:1991 |
| Директива по RoHS | EN IEC 63000:2018 |
Уведомления о безопасности
- Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
- Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
- Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
- Пользователь должен принять необходимые меры безопасности, чтобы исключить случайное рассоединение разъема.
- Штекерные разъемы, оболочка которых обеспечивает степень защиты IP67 и IP68, не подходят для использования под водой. При использовании вне помещений штекерные разъемы необходимо отдельно защищать от коррозии. Подробнее о классах защиты IP см. в центре материалов для скачивания «Техническая информация».
- Следует учитывать степень загрязнения и категорию перенапряжения. Подробнее см. в центре материалов для скачивания «Техническая информация».
- Чтобы соединить кабельный разъем с разъемом устройства, необходимо от руки (ок. 60 сНм)затянуть резьбовое кольцо .
