Нет заказа: 77 0654 0649 50505-0500

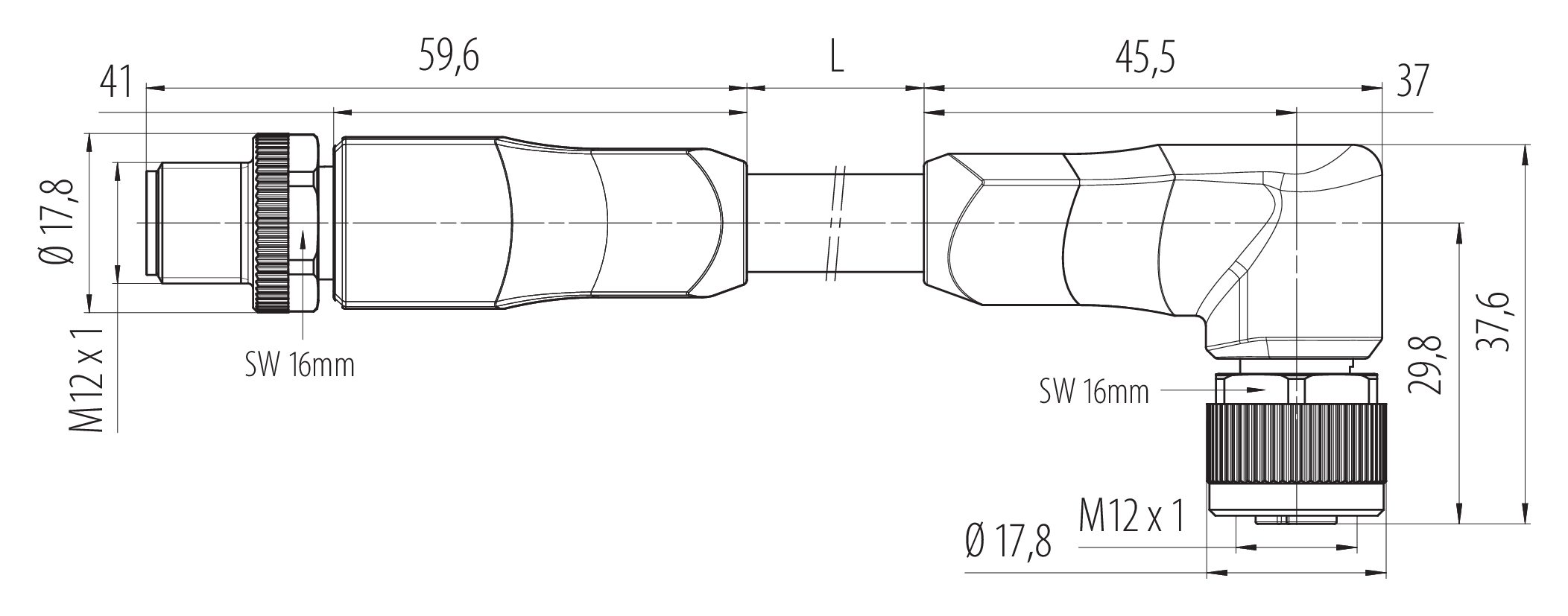

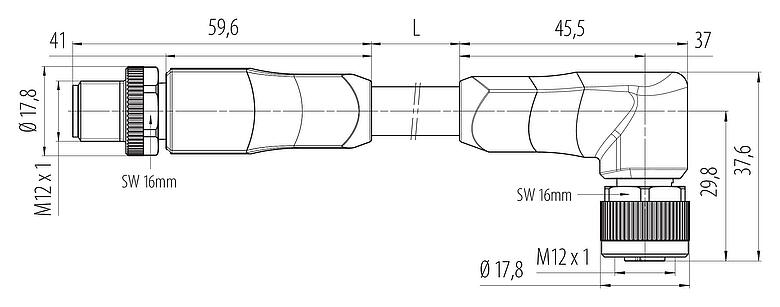

M12 Кабельный штекер - угловая розетка M12x1, Количество полюсов: 4+FE, не экранированный, формовка на кабеле, IP68, PUR, черный, 5 x 2,50 мм², UL в процессе подготовки, 5 м
M12-L, серия 823, Средства автоматизации - подача напряжения и электропитание
Общие характеристики
большеменьшеНомер для заказа | 77 0654 0649 50505-0500 |
Конструкция соединителя | Кабельный штекер - угловая розетка M12x1 |
Длина кабеля | 5 м (Стандартные длины 2 м и 5 м. Другие длины поставляются по запросу). |
Версия | Соединительные линии |
Система фиксации разъема | винты |
Концевая заделка | формовка на кабеле |
Степень защиты | IP68 |
Площадь сечения | 2,50 мм² / AWG 14 |
Температурный диапазон от/до | -40 °C / 90 °C |
Механическая операция | > 100 циклов соединения |
Дополнительная информация | UL в процессе подготовки |
Вес (г) | 0.00 |
Номер таможенного тарифа | 85444290 |
Страна происхождения | DE |
Электрические параметры
большеменьшеНоминальное напряжение | 63 V |
Номинальное импульсное напряжение | 1500 V |
Номинальный ток | 16,0 A |
Сопротивление изоляции | > 1010 Ω |
Степень загрязнения | 3 |
Категория перенапряжения | III |
Группа материала | I |
Соответствие EMV | не экранированный |
Материал
большеменьшеМатериал корпуса | ПА |
Материал тела контакта | ПА |
Материал контакта | CuZn (латунь) |
Покрытие контактов | Au (золото) |
Фиксирующий материал | CuZn (латунь) |
REACH SVHC |
None (No pollutants) |
Номер SCIP | SCIP-number not available |
Параметры кабеля
большеменьшеСтруктура кабеля | |
Диаметр кабеля | 9,4 mm |
Сечение | 5 x 2,50 мм² |
материал корпуса | PUR |
Изолированный с одним выводом | PP |
Конструкция с одним выводом | 140 x 0,15 мм |
Цвет кабеля | черный |
Электрические свойства | |
Сопротивление проводника | 8 Ω/Km (20°C) |
Механические свойства | |
Радиус сгиба кабель фиксированный | мин. 5 x Ø |
Радиус сгиба кабель подвижный | мин. 10 x Ø |
Циклы изгиба | > 4 млн |
Допустимое ускорение | 10 м/с² |
Ход, по горизонтали | 5 м/с² -> 30 м |
Ход, по вертикали | 5 м/с² -> 5 м |
Термические свойства | |
Температурный диапазон кабель в движении от/до | -30 °C / 90 °C |
Температурный диапазон кабель фиксированный от/до | -40 °C / 90 °C |
Прочие характеристики | |
Без галогена | да |
Уведомления о безопасности
- Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
- Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
- Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
- Пользователь должен принять необходимые меры безопасности, чтобы исключить случайное рассоединение разъема.
- Штекерные разъемы, оболочка которых обеспечивает степень защиты IP67 и IP68, не подходят для использования под водой. При использовании вне помещений штекерные разъемы необходимо отдельно защищать от коррозии. Подробнее о классах защиты IP см. в центре материалов для скачивания «Техническая информация».
- Штекерный разъем не подходит для сетевого напряжения. Следует учитывать степень загрязнения и категорию перенапряжения. Подробнее см. в центре материалов для скачивания «Техническая информация».
- Чтобы соединить кабельный разъем с разъемом устройства, необходимо от руки (ок. 60 сНм)затянуть резьбовое кольцо .
