  2. Средства автоматизации - подача напряжения и электропитание
  3. M12-L
  4. M12 Угловой штекер, Количество полюсов: 4+FE, не экранированный, формовка на кабеле, IP68, PUR, черный, 5 x 2,50 мм², UL в процессе подготовки, 5 м
Нет заказа: 77 0647 0000 50505-0500

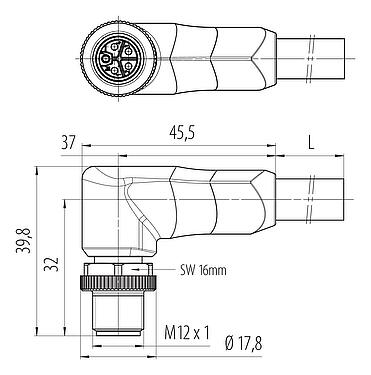

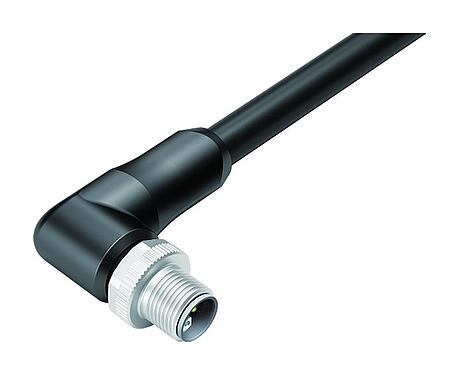

M12 Угловой штекер, Количество полюсов: 4+FE, не экранированный, формовка на кабеле, IP68, PUR, черный, 5 x 2,50 мм², UL в процессе подготовки, 5 м

M12-L, серия 823, Средства автоматизации - подача напряжения и электропитание
(Стандартные длины 2 м и 5 м. Другие длины поставляются по запросу).
Сравнить продукт
Загрузки
Общие характеристики
большеменьше
Номер для заказа 77 0647 0000 50505-0500
Конструкция соединителя Угловой штекер
Длина кабеля 5 м (Стандартные длины 2 м и 5 м. Другие длины поставляются по запросу).
Версия Соединительные линии
Система фиксации разъема винты
Концевая заделка формовка на кабеле
Степень защиты IP68
Площадь сечения 2,50 мм² / AWG 14
Температурный диапазон от/до -40 °C / 90 °C
Механическая операция > 100 циклов соединения
Дополнительная информация UL в процессе подготовки
Вес (г) 202.00
Номер таможенного тарифа 85444290
Номинальное напряжение 63 V
Номинальное импульсное напряжение 1500 V
Номинальный ток 16,0 A
Сопротивление изоляции > 1010 Ω
Степень загрязнения 3
Категория перенапряжения III
Группа материала I
Соответствие EMV не экранированный
Материал корпуса ПА
Материал тела контакта ПА
Материал контакта CuZn (латунь)
Покрытие контактов Au (золото)
Фиксирующий материал CuZn (латунь)
REACH SVHC None (No pollutants)
Номер SCIP SCIP-number not available
Параметры кабеля
большеменьше
Структура кабеля
Диаметр кабеля 9,4 mm
Сечение 5 x 2,50 мм²
материал корпуса PUR
Изолированный с одним выводом PP
Конструкция с одним выводом 140 x 0,15 мм
Цвет кабеля черный
Электрические свойства
Сопротивление проводника 8 Ω/Km (20°C)
Механические свойства
Радиус сгиба кабель фиксированный мин. 5 x Ø
Радиус сгиба кабель подвижный мин. 10 x Ø
Циклы изгиба > 4 млн
Допустимое ускорение 10 м/с²
Ход, по горизонтали 5 м/с² -> 30 м
Ход, по вертикали 5 м/с² -> 5 м
Термические свойства
Температурный диапазон кабель в движении от/до -30 °C / 90 °C
Температурный диапазон кабель фиксированный от/до -40 °C / 90 °C
Прочие характеристики
Без галогена да
Уведомления о безопасности
  1. Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
  2. Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
  3. Для защиты от непреднамеренного открытия разъема резьбовое соединение между корпусом и головкой следует зафиксировать подходящим цианоакрилатным клеем, если разъем используется в цепях с опасным напряжением. Это не касается разъемов, применяемых в цепях SELV и PELV согласно IEC 61140 (EN 61140, VDE 0140-1).
  4. Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
  5. Пользователь должен принять необходимые меры безопасности, чтобы исключить случайное рассоединение разъема.
  6. Штекерные разъемы, оболочка которых обеспечивает степень защиты IP67 и IP68, не подходят для использования под водой. При использовании вне помещений штекерные разъемы необходимо отдельно защищать от коррозии. Подробнее о классах защиты IP см. в центре материалов для скачивания «Техническая информация».
  7. Штекерный разъем не подходит для сетевого напряжения. Следует учитывать степень загрязнения и категорию перенапряжения. Подробнее см. в центре материалов для скачивания «Техническая информация».
  8. Чтобы соединить кабельный разъем с разъемом устройства, необходимо от руки (ок. 60 сНм)затянуть резьбовое кольцо .
