  4. M16 Кабельный штекер, Количество полюсов: 7 (07-b), 4,0-6,0 мм, экранируемый, пайка, IP67, UL
Нет заказа: 99 5181 00 07

M16 Кабельный штекер, Количество полюсов: 7 (07-b), 4,0-6,0 мм, экранируемый, пайка, IP67, UL

M16 IP67, серия 423, Миниатюрные разъемы

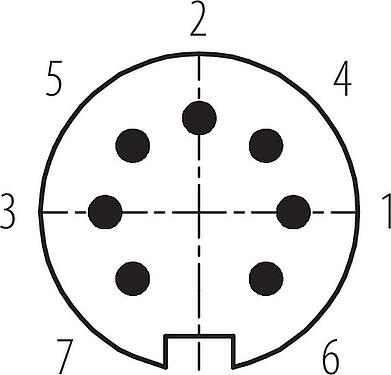

Доступные номера контактов
Сравнить продукт
Загрузки
Общие характеристики
большеменьше
Номер для заказа 99 5181 00 07
Конструкция соединителя Кабельный штекер
Стандарт типа DIN EN 61076-2-106
Версия Pразъем вилка прямой
Система фиксации разъема винты
Концевая заделка пайка
Степень защиты IP67
Площадь сечения макс. 0,75 мм² / AWG 18
Кабельный вывод 4,0-6,0 мм
Температурный диапазон от/до -30 °C / 95 °C
Механическая операция > 500 циклов соединения
Вес (г) 49.47
Номер таможенного тарифа 85369010
Страна происхождения DE
Номинальное напряжение 60 V
Номинальное импульсное напряжение 800 V
Номинальный ток 5,0 A
Сопротивление изоляции ≥ 1010 Ω
Степень загрязнения 1
Категория перенапряжения I
Группа материала III
Соответствие EMV экранируемый
Подключение экрана кабельный зажим
Материал корпуса CuZn (никелированная латунь)
Материал тела контакта ПБТ (UL94 V-0)
Материал контакта CuZn (латунь)
Покрытие контактов Ag (серебро)
REACH SVHC CAS 7439-92-1 (Lead)
Номер SCIP c4929cfb-38fa-4cd9-9db5-d8568c1395ea
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Директива ЕС по низковольтному оборудованию 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Уведомления о безопасности
  1. Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
  2. Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
  3. Для защиты от непреднамеренного открытия разъема резьбовое соединение между корпусом и головкой следует зафиксировать подходящим цианоакрилатным клеем, если разъем используется в цепях с опасным напряжением. Это не касается разъемов, применяемых в цепях SELV и PELV согласно IEC 61140 (EN 61140, VDE 0140-1).
  4. Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
  5. Пользователь должен принять необходимые меры безопасности, чтобы исключить случайное рассоединение разъема.
  6. Штекерные разъемы, оболочка которых обеспечивает степень защиты IP67 и IP68, не подходят для использования под водой. При использовании вне помещений штекерные разъемы необходимо отдельно защищать от коррозии. Подробнее о классах защиты IP см. в центре материалов для скачивания «Техническая информация».
  7. Штекерный разъем не подходит для сетевого напряжения. Следует учитывать степень загрязнения и категорию перенапряжения. Подробнее см. в центре материалов для скачивания «Техническая информация».
  8. Чтобы соединить кабельный разъем с разъемом устройства, необходимо от руки (ок. 60 сНм)затянуть резьбовое кольцо .
