M9 Plugue de cabo, Contatos: 7, 4,0-5,5 mm, blindável, solda, IP67

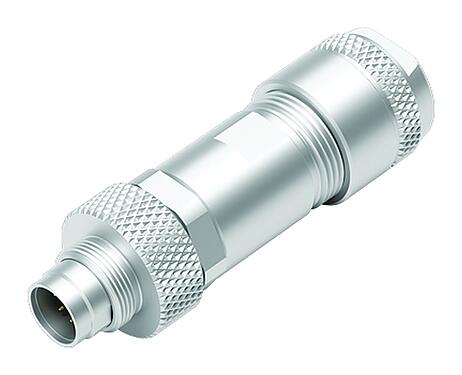

Ilustração 99 0421 115 07 - M9 Plugue de cabo, Contatos: 7, 4,0-5,5 mm, blindável, solda, IP67 — Ilustração

Vista 3D 99 0421 115 07 - M9 Plugue de cabo, Contatos: 7, 4,0-5,5 mm, blindável, solda, IP67 — Vista 3D

Desenho da escala 99 0421 115 07 - M9 Plugue de cabo, Contatos: 7, 4,0-5,5 mm, blindável, solda, IP67 — Desenho da escala

Instrução de montagem 99 0421 115 07 - M9 Plugue de cabo, Contatos: 7, 4,0-5,5 mm, blindável, solda, IP67 — Instrução de montagem

Arranjo de contato (Lado do plug-in) 99 0421 115 07 - M9 Plugue de cabo, Contatos: 7, 4,0-5,5 mm, blindável, solda, IP67 — Arranjo de contato (Lado do plug-in)

Número de pedido	99 0421 115 07
Design do Conector	Plugue de cabo
Versão	Pino conector reto
Sistema de travamento do conector	parafuso
Terminação	solda
Grau de proteção	IP67
Área de seção transversal	máx. 0,14 mm² / AWG 26
Tomada de cabo	4,0-5,5 mm
Faixa de temperatura de / a	-40 °C / 85 °C
Operação mecânica	> 500 Ciclos de conexão
Peso (gr)	23.56
Número de tarifa alfandegária	85369010
País de origem	DE

Tensão nominal	125 V
Tensão de impulso nominal	1500 V
Corrente nominal (40 ° C)	1,0 A
Resistência de isolamento	≥ 10¹⁰ Ω
Grau de poluição	1
Categoria de sobretensão	II
Grupo material	III
Conformidade EMV	blindável
Conexão de tela	Pena de íris

Material do corpo de contato	PBT (UL94 V-0)
Material de contato	CuZn (latão)
Chapa de contato	Ow (Ouro)
Material de bloqueio	CuZn (latão)
REACH SVHC	CAS 7439-92-1 (Lead)
Número SCIP	a022c999-c2e4-4789-baa8-562d5016caea

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Diretivas de Baixa Tensão	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Reportar erro nesta página

Avisos de segurança

O conector não deve ser plugado ou desconectado sob carga. O não cumprimento e o uso impróprio podem resultar em danos pessoais.
Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
Para proteger contra abertura não intencional do conector, a rosca entre a carcaça e o cabeçote do conector deve ser fixada com um adesivo adequado de cianoacrilato quando usado em circuitos com tensões perigosas ao toque. Isto não se aplica aos conectores utilizados nos circuitos SELV e PELV de acordo com a norma IEC 61140 (EN 61140, VDE 0140-1).
Conectores que são usados em circuitos com tensões perigosas ao toque só podem ser instalados e usados por, ou sob a supervisão de, pessoas com treinamento em engenharia elétrica, levando em conta os regulamentos e normas aplicáveis.
O usuário deve tomar as devidas precauções de segurança para garantir que o conector não possa ser desligado acidentalmente.
Os conectores com proteção IP67 e IP68 não são adequados para uso sob água. Quando utilizados ao ar livre, os conectores devem ser protegidos separadamente contra a corrosão. Para maiores informações sobre as classes de proteção IP, consulte o centro de download "Informações Técnicas".
O conector não é adequado para tensões de rede. Favor observar o grau de poluição e a categoria de sobretensão. Para maiores informações, consulte o centro de download "Informações Técnicas".

Downloads

Folha de dados 99 0421 115 07

Declaração de conformidade CE

Diretivas de Baixa Tensão

Declaração de conformidade UKCA

Equipamento elétrico

Dados CAD

selecione o formato desejado
