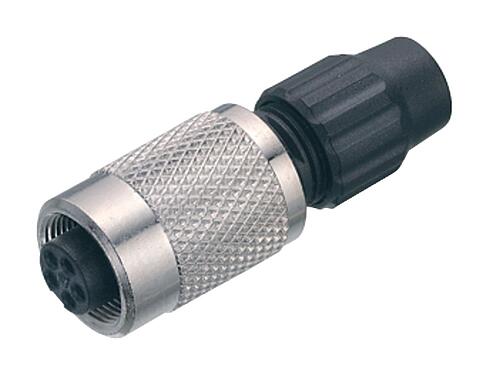

M9 Tomada de cabo, Contatos: 2, 4,0-5,0 mm, desprotegido, solda, IP40

M9 IP40, Série 711, Conector subminiatura
Números de contatos disponíveis
Comprar Produto
Downloads
Características gerais
maismenos
Número de pedido 99 0072 102 02
Design do Conector Tomada de cabo
Versão Conector de plugue tomada reta
Sistema de travamento do conector parafuso
Terminação solda
Grau de proteção IP40
Área de seção transversal máx. 0,25 mm² / AWG 24
Tomada de cabo 4,0-5,0 mm
Faixa de temperatura de / a -40 °C / 85 °C
Operação mecânica > 500 Ciclos de conexão
Peso (gr) 5.51
Número de tarifa alfandegária 85369010
País de origem DE
Tensão nominal 125 V
Tensão de impulso nominal 1500 V
Corrente nominal (40 ° C) 4,0 A
Resistência de isolamento ≥ 1010 Ω
Grau de poluição 1
Categoria de sobretensão II
Grupo material III
Conformidade EMV desprotegido
Material de caixa PA
Material do corpo de contato PA (UL94 V-0)
Material de contato CuSn (bronze)
Chapa de contato Ow (Ouro)
Material de bloqueio CuZn (latão)
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP 10067018-bdc1-4ced-b034-80adddccd37e
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Diretivas de Baixa Tensão 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Avisos de segurança
  1. O conector não deve ser plugado ou desconectado sob carga. O não cumprimento e o uso impróprio podem resultar em danos pessoais.
  2. Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
  3. Para proteger contra abertura não intencional do conector, a rosca entre a carcaça e o cabeçote do conector deve ser fixada com um adesivo adequado de cianoacrilato quando usado em circuitos com tensões perigosas ao toque. Isto não se aplica aos conectores utilizados nos circuitos SELV e PELV de acordo com a norma IEC 61140 (EN 61140, VDE 0140-1).
  4. Conectores que são usados em circuitos com tensões perigosas ao toque só podem ser instalados e usados por, ou sob a supervisão de, pessoas com treinamento em engenharia elétrica, levando em conta os regulamentos e normas aplicáveis.
  5. O usuário deve tomar as devidas precauções de segurança para garantir que o conector não possa ser desligado acidentalmente.
  6. O conector não é adequado para tensões de rede. Favor observar o grau de poluição e a categoria de sobretensão. Para maiores informações, consulte o centro de download "Informações Técnicas".
