RD30 Plugue angular, Contatos: 24, 10,0-12,0 mm, desprotegido, solda, IP65

Ilustração 99 0737 70 24 - RD30 Plugue angular, Contatos: 24, 10,0-12,0 mm, desprotegido, solda, IP65 — Ilustração

Vista 3D 99 0737 70 24 - RD30 Plugue angular, Contatos: 24, 10,0-12,0 mm, desprotegido, solda, IP65 — Vista 3D

Curva de derivação 99 0737 70 24 - RD30 Plugue angular, Contatos: 24, 10,0-12,0 mm, desprotegido, solda, IP65 — Curva de derivação

Desenho da escala 99 0737 70 24 - RD30 Plugue angular, Contatos: 24, 10,0-12,0 mm, desprotegido, solda, IP65 — Desenho da escala

Instrução de montagem 99 0737 70 24 - RD30 Plugue angular, Contatos: 24, 10,0-12,0 mm, desprotegido, solda, IP65 — Instrução de montagem

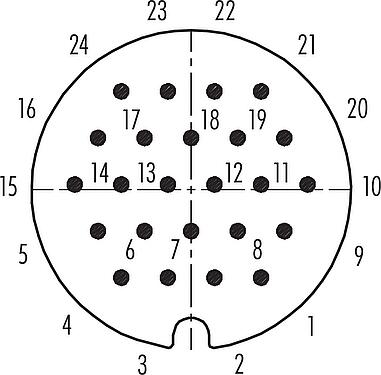

Arranjo de contato (Lado do plug-in) 99 0737 70 24 - RD30 Plugue angular, Contatos: 24, 10,0-12,0 mm, desprotegido, solda, IP65 — Arranjo de contato (Lado do plug-in)

Número de pedido	99 0737 70 24
Design do Conector	Plugue angular
Versão	Pino de conexão em ângulo
Sistema de travamento do conector	parafuso
Terminação	solda
Grau de proteção	IP65
Área de seção transversal	máx. 0,25 mm² / AWG 24
Tomada de cabo	10,0-12,0 mm
Torção	45° (8 opções de codificação)
Faixa de temperatura de / a	-40 °C / 100 °C
Operação mecânica	> 500 Ciclos de conexão
Peso (gr)	74.17
Número de tarifa alfandegária	85369010
País de origem	DE

Tensão nominal	125 V
Tensão de impulso nominal	2500 V
Corrente nominal (40 ° C)	3,0 A
Resistência de isolamento	≥ 10¹⁰ Ω
Grau de poluição	3
Categoria de sobretensão	III
Grupo material	III
Conformidade EMV	desprotegido

Material de caixa	PA
Material do corpo de contato	PA (UL94 HB)
Material de contato	CuZn (latão)
Chapa de contato	Ow (Ouro)
REACH SVHC	CAS 7439-92-1 (Lead)
Número SCIP	304023d2-a815-45dd-9f87-dac9d158d7f2

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Diretivas de Baixa Tensão	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Reportar erro nesta página

Avisos de segurança

O conector não deve ser plugado ou desconectado sob carga. O não cumprimento e o uso impróprio podem resultar em danos pessoais.
Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
Para proteger contra abertura não intencional do conector, a rosca entre a carcaça e o cabeçote do conector deve ser fixada com um adesivo adequado de cianoacrilato quando usado em circuitos com tensões perigosas ao toque. Isto não se aplica aos conectores utilizados nos circuitos SELV e PELV de acordo com a norma IEC 61140 (EN 61140, VDE 0140-1).
Conectores que são usados em circuitos com tensões perigosas ao toque só podem ser instalados e usados por, ou sob a supervisão de, pessoas com treinamento em engenharia elétrica, levando em conta os regulamentos e normas aplicáveis.
O usuário deve tomar as devidas precauções de segurança para garantir que o conector não possa ser desligado acidentalmente.
Os conectores com proteção IP67 e IP68 não são adequados para uso sob água. Quando utilizados ao ar livre, os conectores devem ser protegidos separadamente contra a corrosão. Para maiores informações sobre as classes de proteção IP, consulte o centro de download "Informações Técnicas".
O conector não é adequado para tensões de rede. Favor observar o grau de poluição e a categoria de sobretensão. Para maiores informações, consulte o centro de download "Informações Técnicas".
Para travar o conector do cabo com o conector do dispositivo, recomendamos apertar o anel rosqueado a 1 Nm. Uma chave de torque adequada está disponível como acessório (nº de pedido 07 0082 000).
