RD24 Plugue angular, Contatos: 6+PE, 8,0-10,0 mm, desprotegido, solda, IP67, UL, ESTI+, VDE, PG 11

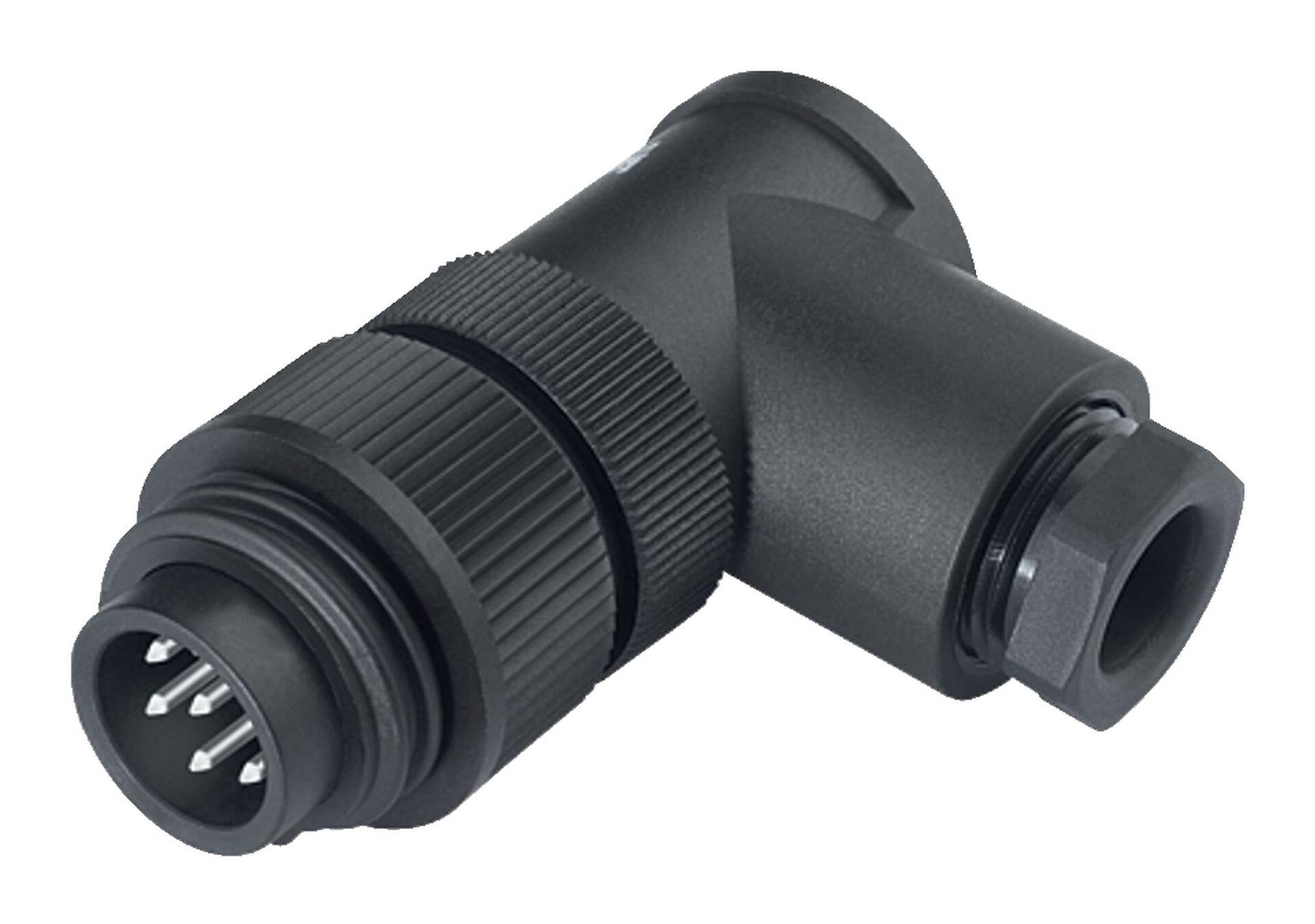

Ilustração 99 4225 210 07 - RD24 Plugue angular, Contatos: 6+PE, 8,0-10,0 mm, desprotegido, solda, IP67, UL, ESTI+, VDE, PG 11 — Ilustração

Vista 3D 99 4225 210 07 - RD24 Plugue angular, Contatos: 6+PE, 8,0-10,0 mm, desprotegido, solda, IP67, UL, ESTI+, VDE, PG 11 — Vista 3D

Desenho da escala 99 4225 210 07 - RD24 Plugue angular, Contatos: 6+PE, 8,0-10,0 mm, desprotegido, solda, IP67, UL, ESTI+, VDE, PG 11 — Desenho da escala

Instrução de montagem 99 4225 210 07 - RD24 Plugue angular, Contatos: 6+PE, 8,0-10,0 mm, desprotegido, solda, IP67, UL, ESTI+, VDE, PG 11 — Instrução de montagem

Arranjo de contato (Lado do plug-in) 99 4225 210 07 - RD24 Plugue angular, Contatos: 6+PE, 8,0-10,0 mm, desprotegido, solda, IP67, UL, ESTI+, VDE, PG 11 — Arranjo de contato (Lado do plug-in)

Número de pedido	99 4225 210 07
Design do Conector	Plugue angular
Versão	Pino de conexão em ângulo
Sistema de travamento do conector	parafuso
Terminação	solda
Grau de proteção	IP67
Área de seção transversal	máx. 0,75 mm² / AWG 18
Tomada de cabo	8,0-10,0 mm
Torção	45° (8 opções de codificação)
Faixa de temperatura de / a	-40 °C / 100 °C
Operação mecânica	> 500 Ciclos de conexão
Peso (gr)	36.93
Número de tarifa alfandegária	85369010
País de origem	DE

Tensão nominal	250 V
Tensão de impulso nominal	4000 V
Corrente nominal (40 ° C)	10 A (8 A UL)
Resistência de isolamento	≥ 10¹⁰ Ω
Grau de poluição	3
Categoria de sobretensão	III
Grupo material	III
Conformidade EMV	desprotegido

Material do corpo de contato	PBT (UL94 V-0)
Material de contato	CuZn (latão)
Chapa de contato	Ag (prata)
REACH SVHC	CAS 7439-92-1 (Lead)
Número SCIP	ddca6af8-716e-4587-9968-4ea8ae8688c4

Approvals	UL, ESTI+, VDE

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Diretivas de Baixa Tensão	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Reportar erro nesta página

Avisos de segurança

O conector não deve ser plugado ou desconectado sob carga. O não cumprimento e o uso impróprio podem resultar em danos pessoais.
Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
Para proteger contra abertura não intencional do conector, a rosca entre a carcaça e o cabeçote do conector deve ser fixada com um adesivo adequado de cianoacrilato quando usado em circuitos com tensões perigosas ao toque. Isto não se aplica aos conectores utilizados nos circuitos SELV e PELV de acordo com a norma IEC 61140 (EN 61140, VDE 0140-1).
Conectores que são usados em circuitos com tensões perigosas ao toque só podem ser instalados e usados por, ou sob a supervisão de, pessoas com treinamento em engenharia elétrica, levando em conta os regulamentos e normas aplicáveis.
O usuário deve tomar as devidas precauções de segurança para garantir que o conector não possa ser desligado acidentalmente.
O conector não é adequado para tensões de rede. Favor observar o grau de poluição e a categoria de sobretensão. Para maiores informações, consulte o centro de download "Informações Técnicas".
