  4. RD24 Tomada angular, Contatos: 3+PE, desprotegido, moldado no cabo, IP67, PVC, preto, 4 x 1,50 mm², 2 m
Encomenda não: 79 0234 20 04

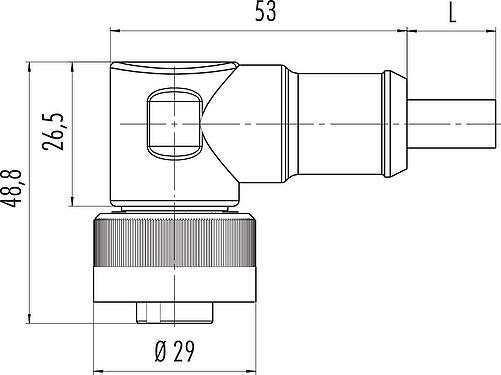

RD24 Tomada angular, Contatos: 3+PE, desprotegido, moldado no cabo, IP67, PVC, preto, 4 x 1,50 mm², 2 m

RD24, Série 692, Conector de energia
Números de contatos disponíveis
Comprar Produto
Downloads
Características gerais
maismenos
Número de pedido 79 0234 20 04
Design do Conector Tomada angular
Comprimento do cabo 2 m (Standard 2 m e 5 m. Outros comprimentos estão disponíveis mediante solicitação).
Versão Conector de plugue Conector em ângulo
Sistema de travamento do conector parafuso
Terminação moldado no cabo
Grau de proteção IP67
Área de seção transversal 1,50 mm² / AWG 16
Faixa de temperatura de / a -25 °C / 80 °C
Operação mecânica > 500 Ciclos de conexão
Peso (gr) 280.50
Número de tarifa alfandegária 85444290
País de origem DE
Tensão nominal 400 V
Tensão de impulso nominal 6000 V
Corrente nominal (40 ° C) 16,0 A
Resistência de isolamento ≥ 1010 Ω
Grau de poluição 3
Categoria de sobretensão III
Grupo material III
Conformidade EMV desprotegido
Material do corpo de contato PA12
Material de contato CuZn (latão)
Chapa de contato Ag (prata)
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP cf189ba5-e5f0-44c3-9d01-f4a238430b8b
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
Diretivas de Baixa Tensão 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Diretiva RoHS 2011/65/EU (EN 50581:2012)
Dados de cabo
maismenos
Estrutura de cabo
Diâmetro do cabo 8,6 mm
Seção transversal 4 x 1,50 mm²
concha de material PVC
Isolamento de fio único PVC
Estrutura de cabo único 28 x 0,25 mm
Cor do fio preto
Propriedades mecânicas
Cabo de raio de curvatura fixo ≥ 7,5 x Ø
Raio de curvatura do cabo móvel ≥ 15 x Ø
Propriedades térmicas
Cabo de faixa de temperatura se movendo de / para -5 °C / 80 °C
Cabo de faixa de temperatura fixa de / para -20 °C / 80 °C
Outras características
Halogênio livre não
Avisos de segurança
  1. O conector não deve ser plugado ou desconectado sob carga. O não cumprimento e o uso impróprio podem resultar em danos pessoais.
  2. Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
  3. Para proteger contra abertura não intencional do conector, a rosca entre a carcaça e o cabeçote do conector deve ser fixada com um adesivo adequado de cianoacrilato quando usado em circuitos com tensões perigosas ao toque. Isto não se aplica aos conectores utilizados nos circuitos SELV e PELV de acordo com a norma IEC 61140 (EN 61140, VDE 0140-1).
  4. Conectores que são usados em circuitos com tensões perigosas ao toque só podem ser instalados e usados por, ou sob a supervisão de, pessoas com treinamento em engenharia elétrica, levando em conta os regulamentos e normas aplicáveis.
  5. O usuário deve tomar as devidas precauções de segurança para garantir que o conector não possa ser desligado acidentalmente.
  6. O conector não é adequado para tensões de rede. Favor observar o grau de poluição e a categoria de sobretensão. Para maiores informações, consulte o centro de download "Informações Técnicas".
