Encomenda não: 79 0232 20 04

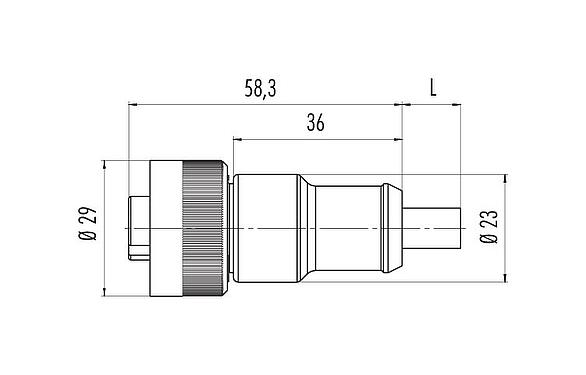

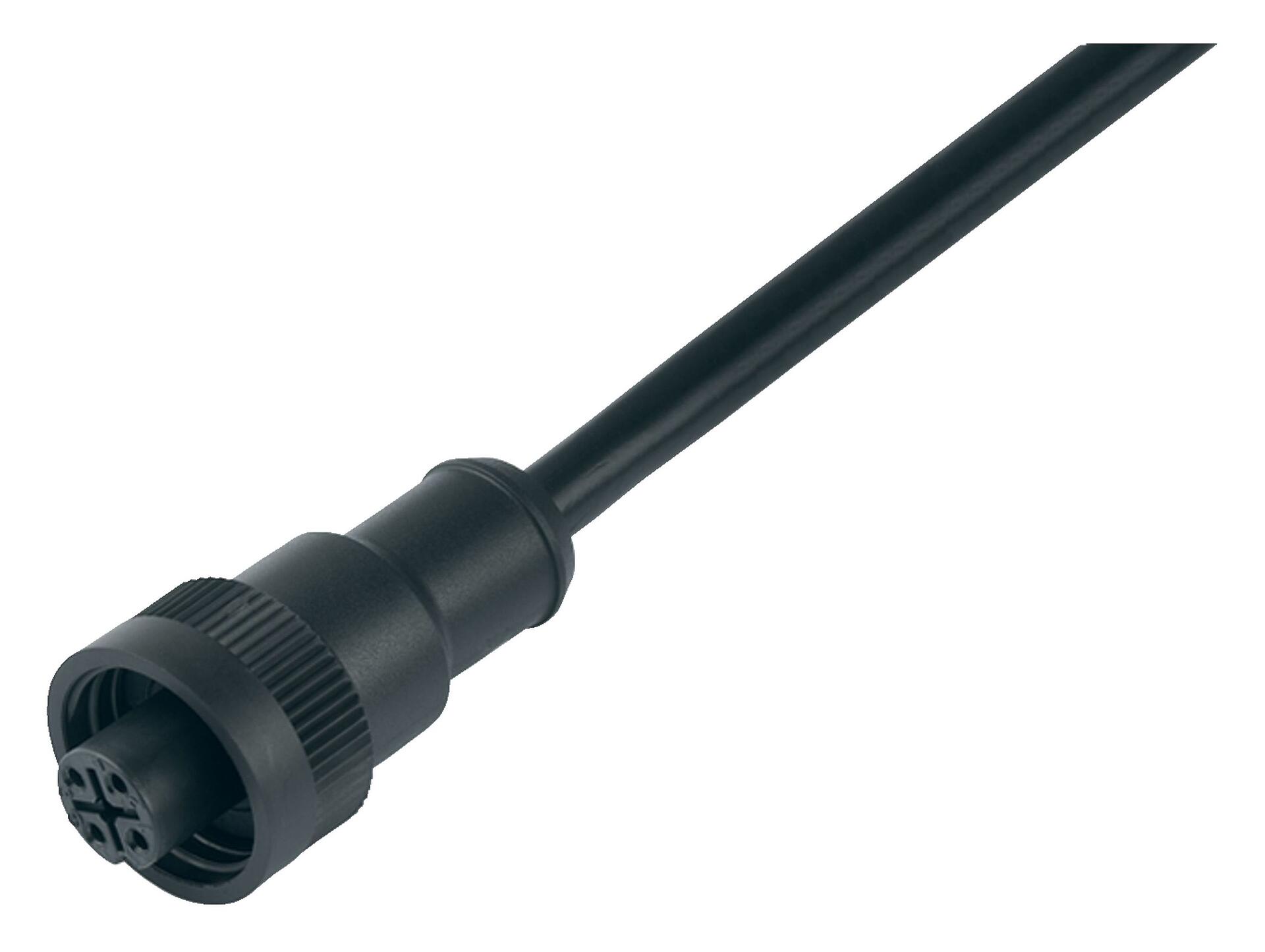

RD24 Tomada de cabo, Contatos: 3+PE, desprotegido, moldado no cabo, IP67, PVC, preto, 4 x 1,50 mm², 2 m
RD24, Série 692, Conector de energia
Vista 3D(Clique para ativar)
Características gerais
maismenos| Número de pedido | 79 0232 20 04 |
| Design do Conector | Tomada de cabo |
| Comprimento do cabo | 2 m (Standard 2 m e 5 m. Outros comprimentos estão disponíveis mediante solicitação). |
| Versão | Conector de plugue tomada reta |
| Sistema de travamento do conector | parafuso |
| Terminação | moldado no cabo |
| Grau de proteção | IP67 |
| Área de seção transversal | 1,50 mm² / AWG 16 |
| Faixa de temperatura de / a | -25 °C / 80 °C |
| Operação mecânica | > 500 Ciclos de conexão |
| Peso (gr) | 266.00 |
| Número de tarifa alfandegária | 85444290 |
| País de origem | DE |
Parâmetros elétricos
maismenos| Tensão nominal | 400 V |
| Tensão de impulso nominal | 6000 V |
| Corrente nominal (40 ° C) | 16,0 A |
| Resistência de isolamento | ≥ 1010 Ω |
| Grau de poluição | 3 |
| Categoria de sobretensão | III |
| Grupo material | III |
| Conformidade EMV | desprotegido |
Material
maismenos| Material do corpo de contato | PA12 |
| Material de contato | CuZn (latão) |
| Chapa de contato | Ag (prata) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Número SCIP | 5884e040-39a2-4c22-a373-c0bc7d370422 |
Classificações
maismenos| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Declarações de conformidade
maismenos| Diretivas de Baixa Tensão | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
| Diretiva RoHS | 2011/65/EU (EN 50581:2012) |
Dados de cabo
maismenos| Estrutura de cabo | |
| Diâmetro do cabo | 8,6 mm |
| Seção transversal | 4 x 1,50 mm² |
| concha de material | PVC |
| Isolamento de fio único | PVC |
| Estrutura de cabo único | 28 x 0,25 mm |
| Cor do fio | preto |
| Propriedades mecânicas | |
| Cabo de raio de curvatura fixo | ≥ 7,5 x Ø |
| Raio de curvatura do cabo móvel | ≥ 15 x Ø |
| Propriedades térmicas | |
| Cabo de faixa de temperatura se movendo de / para | -5 °C / 80 °C |
| Cabo de faixa de temperatura fixa de / para | -20 °C / 80 °C |
| Outras características | |
| Halogênio livre | não |
Avisos de segurança
- O conector não deve ser plugado ou desconectado sob carga. O não cumprimento e o uso impróprio podem resultar em danos pessoais.
- Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
- Para proteger contra abertura não intencional do conector, a rosca entre a carcaça e o cabeçote do conector deve ser fixada com um adesivo adequado de cianoacrilato quando usado em circuitos com tensões perigosas ao toque. Isto não se aplica aos conectores utilizados nos circuitos SELV e PELV de acordo com a norma IEC 61140 (EN 61140, VDE 0140-1).
- Conectores que são usados em circuitos com tensões perigosas ao toque só podem ser instalados e usados por, ou sob a supervisão de, pessoas com treinamento em engenharia elétrica, levando em conta os regulamentos e normas aplicáveis.
- O usuário deve tomar as devidas precauções de segurança para garantir que o conector não possa ser desligado acidentalmente.
- O conector não é adequado para tensões de rede. Favor observar o grau de poluição e a categoria de sobretensão. Para maiores informações, consulte o centro de download "Informações Técnicas".
