Encomenda não: 09 4220 00 07

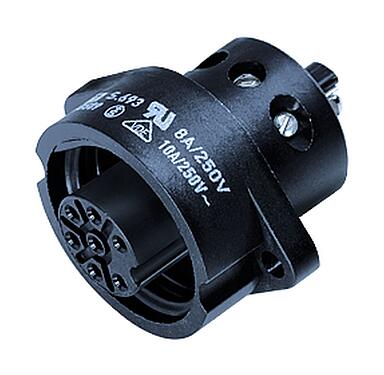

RD24 Soquete de flange, Contatos: 6+PE, desprotegido, pinça de parafuso, IP67, UL, ESTI+, VDE
RD24, Série 693, Conector de energia
Vista 3D(Clique para ativar)
Características gerais
maismenos| Número de pedido | 09 4220 00 07 |
| Design do Conector | Soquete de flange |
| Versão | Conector de plugue tomada reta |
| Sistema de travamento do conector | parafuso |
| Terminação | pinça de parafuso |
| Grau de proteção | IP67 |
| Área de seção transversal | máx. 1,50 mm² / AWG 16 |
| Faixa de temperatura de / a | -40 °C / 100 °C |
| Operação mecânica | > 500 Ciclos de conexão |
| Peso (gr) | 25.34 |
| Número de tarifa alfandegária | 85369010 |
| País de origem | DE |
Parâmetros elétricos
maismenos| Tensão nominal | 250 V |
| Tensão de impulso nominal | 4000 V |
| Corrente nominal (40 ° C) | 10 A (8 A UL) |
| Resistência de isolamento | ≥ 1010 Ω |
| Grau de poluição | 3 |
| Categoria de sobretensão | III |
| Grupo material | III |
| Conformidade EMV | desprotegido |
Material
maismenos| Material do corpo de contato | PBT |
| Material de contato | CuSn (bronze) |
| Chapa de contato | Ag (prata) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Número SCIP | 2dca2f85-21d2-4a9c-aa61-23fbfe4c9503 |
Autorizações / aprovações
maismenos| Approvals | UL, ESTI+, VDE |
Classificações
maismenos| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Avisos de segurança
- O conector não deve ser plugado ou desconectado sob carga. O não cumprimento e o uso impróprio podem resultar em danos pessoais.
- Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
- Conectores que são usados em circuitos com tensões perigosas ao toque só podem ser instalados e usados por, ou sob a supervisão de, pessoas com treinamento em engenharia elétrica, levando em conta os regulamentos e normas aplicáveis.
- O usuário deve tomar as devidas precauções de segurança para garantir que o conector não possa ser desligado acidentalmente.
- O conector não é adequado para tensões de rede. Favor observar o grau de poluição e a categoria de sobretensão. Para maiores informações, consulte o centro de download "Informações Técnicas".
