09 0328 65 07 | binder M16 Soquete de flange, Contatos: 7 (07-a), desprotegido, THT, IP40, parafusável pela frente

Menu

Menu

Encomenda não

Pedido de carrinho

Wird geladen...

Produtos
Conectores miniatura
M16 IP40
M16 Soquete de flange, Contatos: 7 (07-a), desprotegido, THT, IP40, parafusável pela frente

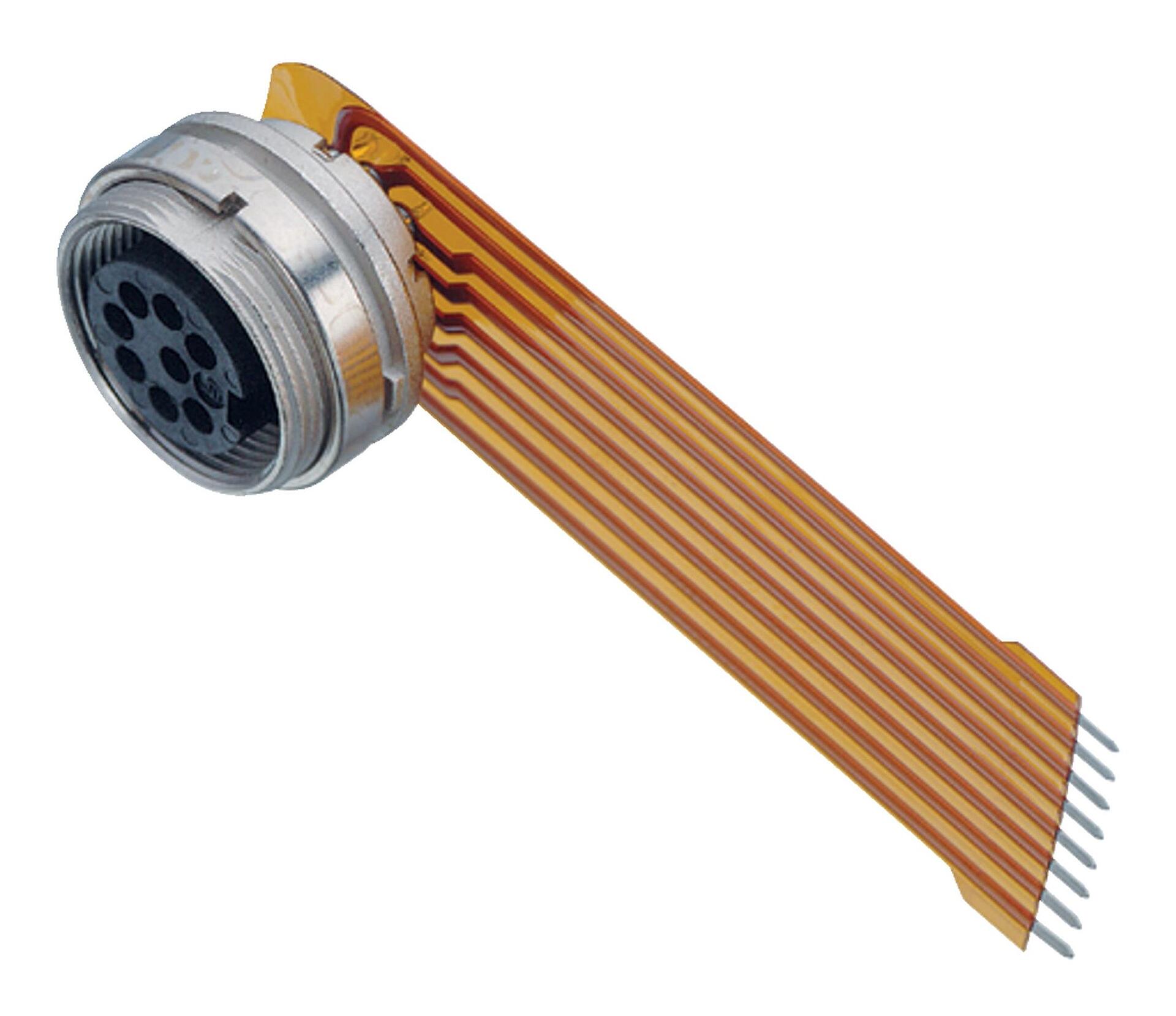

Ilustração 09 0328 65 07 - M16 Soquete de flange, Contatos: 7 (07-a), desprotegido, THT, IP40, parafusável pela frente — Ilustração

Vista 3D 09 0328 65 07 - M16 Soquete de flange, Contatos: 7 (07-a), desprotegido, THT, IP40, parafusável pela frente — Vista 3D

Anschluss & Maße

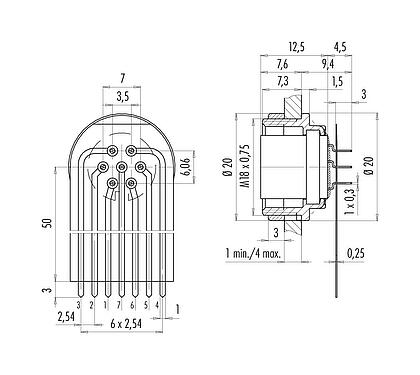

09 0328 65 07 - M16 Soquete de flange, Contatos: 7 (07-a), desprotegido, THT, IP40, parafusável pela frente — Anschluss & Maße

Desenho da escala 09 0328 65 07 - M16 Soquete de flange, Contatos: 7 (07-a), desprotegido, THT, IP40, parafusável pela frente — Desenho da escala

Amostra de montagem 09 0328 65 07 - M16 Soquete de flange, Contatos: 7 (07-a), desprotegido, THT, IP40, parafusável pela frente — Amostra de montagem

Arranjo de contato (Lado do plug-in) 09 0328 65 07 - M16 Soquete de flange, Contatos: 7 (07-a), desprotegido, THT, IP40, parafusável pela frente — Arranjo de contato (Lado do plug-in)

Número de pedido	09 0328 65 07
Design do Conector	Soquete de flange
Tipo padrão	DIN EN 61076-2-106
Versão	Conector de plugue tomada reta
Sistema de travamento do conector	parafuso
Terminação	THT
Grau de proteção	IP40
Faixa de temperatura de / a	-40 °C / 85 °C
Operação mecânica	> 500 Ciclos de conexão
Peso (gr)	10.45
Número de tarifa alfandegária	85369010
País de origem	DE

Tensão nominal	125 V
Tensão de impulso nominal	800 V
Corrente nominal (40 ° C)	5,0 A
Resistência de isolamento	≥ 10¹⁰ Ω
Grau de poluição	1
Categoria de sobretensão	I
Grupo material	III
Conformidade EMV	desprotegido

Material de caixa	Zinco fundido sob pressão, niquelado
Material do corpo de contato	PBT (UL94 V-0)
Material de contato	CuSn (bronze)
Chapa de contato	Ag (prata)
REACH SVHC	CAS 7439-92-1 (Lead)
Número SCIP	e6df4a8c-7f3c-4561-9e80-eb877559aeb5

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Reportar erro nesta página

Avisos de segurança

O conector não deve ser plugado ou desconectado sob carga. O não cumprimento e o uso impróprio podem resultar em danos pessoais.
Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
Conectores que são usados em circuitos com tensões perigosas ao toque só podem ser instalados e usados por, ou sob a supervisão de, pessoas com treinamento em engenharia elétrica, levando em conta os regulamentos e normas aplicáveis.
O usuário deve tomar as devidas precauções de segurança para garantir que o conector não possa ser desligado acidentalmente.
O conector não é adequado para tensões de rede. Favor observar o grau de poluição e a categoria de sobretensão. Para maiores informações, consulte o centro de download "Informações Técnicas".
Para travar o conector do cabo com o conector do dispositivo, o anel roscado é apertado "à mão" (aproximadamente 60 cNm).
